UM U系列中压过滤器
Middle Pressure Model of Best-selling "U" Series
7.0MPa
30~730 ℓ/min
产品外观

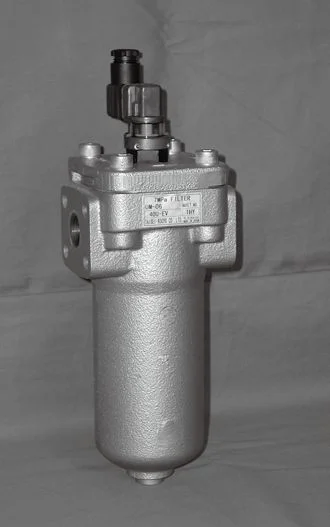

UMU系列中压过滤器 · FCD壳体 · Aquablue涂层
产品特点
- FCD材质坚固过滤器壳体
- 改变盖方向可交换进出油口
- 仅拆 4个螺栓即可更换滤芯
- 可选堵塞指示器、磁铁、溢流阀、配套法兰
- "U"系列（UL, UM, UH）滤芯通用
30~730
标准流量 ℓ/min
7.0
最大压力 MPa
03~24B
型号
3~200
过滤精度 μm
型号代码说明
F–
UM–
08–
10U–
IVNML
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径
| 代号 | 规格 |
|---|---|
| 03 | Rc 3/8 (10A) |
| 04 | Rc 1/2 (15A) |
| 06 | Rc 3/4 (20A) |
| 08 | Rc 1 (25A) |
| 10 | Rc 1¼ (32A) |
| 12 | Rc 1½ (40A) |
| 16A | Rc 2 (50A) |
| 20A | Rc 2½ (65A) |
| 24B | Rc 3 (80A) |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 3C | 3 μm |
| 8C | 8 μm | |
| 25C | 25 μm | |
| Paper | 10U | 10 μm |
| 20U* | 20 μm | |
| Notch wire | 50UK | 50 μm |
| 200K | 200 μm | |
| 100K | 100 μm |
④ 选项代码
| 位 | 代号 | 类型 |
|---|---|---|
| 指示器 | 空白 | 堵塞塞 |
| I | 视觉型 | |
| E | 电接点型 | |
| D | 微容量型 | |
| 溢流阀 | K | 无 |
| V | 溢流阀 | |
| 配套法兰 | 空白 | 无 |
| N | 配套法兰 | |
| 磁铁 | 空白 | 无 |
| M | 磁铁 | |
| 流向 | 空白 | 右→左 |
| L | 左→右 |
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type
电接点型指示器
Electric contact
溢流阀
Relief valve
磁铁
Magnet
技术参数
| 项目 | 子项 | 03 | 04 | 06 | 08 | 10 | 12 | 16A | 20A | 24B |
|---|---|---|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 7.0 | ||||||||
| 重复耐久试验 | 0~7.0MPa × 10⁷ 次 | |||||||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | ||||||||
| 指示器工作压力 | MPa | 0.3 | ||||||||
| 开启压力 | MPa | 0.35 | ||||||||
| 允许压差 | MPa | 0.7 | ||||||||
| 流向/抽出 | OUT → IN / 向上抽出 | |||||||||
| 标准流量 | ℓ/min | 30 | 50 | 90 | 105 | 240 | 290 | 440 | 680 | 730 |
| 本体材质 | FCD | |||||||||
| 盖材质 | FCD | |||||||||
| 入口材质 | ADC | |||||||||
| 涂层 | Aquablue | |||||||||
| 重量 | kg | 8.9 | 11.1 | 22.7 | ||||||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
