TSF 吸油过滤器（罐顶式）

Tank-top Suction Filter
罐顶式吸油过滤器
Standard Flow Rate: 40 ~ 180 ℓ/min

产品外观

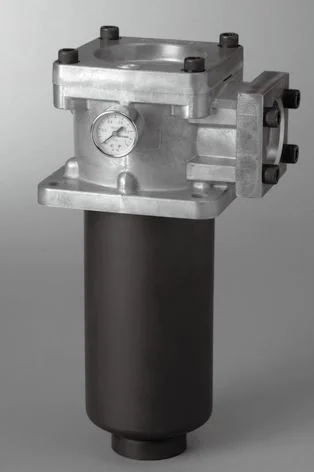

TAISEI大生 TSF 吸油过滤器（罐顶式） 产品图
TSF 铝合金外壳 · 罐顶安装 · 带压力表 · Rc螺纹/法兰

产品特点

  • 可直接安装在罐顶（tank-top），仅在出口侧配管，节省空间
  • 轻质铝合金过滤器壳体（大型号为钢制壳体）
  • 可选装二次压力表/压力开关（Pressure gauge/switch）
  • 溢流阀（Relief valve）为可选配置
  • 标准连接方式为Rc 螺纹和法兰，可选配套法兰
40~180
标准流量 ℓ/min
0.5
最大压力 MPa
60~200
过滤精度 Mesh
06A~16
型号范围

型号代码说明

G – TSF – 16 – 60W – UVN

① 流体类型（前缀）

代号适用流体
空白矿物油 (Mineral oil)
F磷酸酯液
G水乙二醇液
C脂肪酯液
W高水基液
S燃料（煤油/汽油/柴油）
B制动液

② 内径 / 连接尺寸（IN / OUT）

代号IN 入口OUT 出口
06ARc 3/4Rc 1
08ARc 1Rc 1 1/4
10ARc 1 1/4Rc 1 1/2
12ARc 1 1/2Rc 2
16Rc 2Rc 2 1/2

③ 过滤精度（Wire gauze）

代号精度
200W200 Mesh
150W150 Mesh
100W100 Mesh
60W60 Mesh

其他过滤精度请参考样本 P15-16 滤芯信息页。

④ 选项代码（3位：指示器 + 溢流阀 + 法兰）

第1位：指示器

代号类型
空白堵塞 (Closing plug)
U压力表（标准）
UR压力表
E电接点型（标准压力）
ER电接点型（二次压力）
D电接点型（微容量）
DR电接点型（微容量）
DL电接点型（微容量）

第2位：溢流阀

代号类型
空白无
K带溢流阀
V带溢流阀

第3位：配套法兰

代号类型
空白无
N带配套法兰

指示器安装位置因型号和代号而异（上盖上部/出口对面/出口左侧），详见样本 P.222 液压符号组合说明。

液压符号

OUT IN

基本过滤器
Oil filter

OUT IN Secondary

二次压力表
Secondary pressure gauge

OUT IN Secondary

二次压力开关
Secondary pressure switch

OUT IN

溢流阀
Relief valve

★ 以上为各可选功能的单独液压符号，其他组合形式请参考样本 P.222。

技术参数

项目 子项 / 单位 06A08A10A12A16
连接口径 IN 入口 Rc 3/4Rc 1Rc 1 1/4Rc 1 1/2Rc 2
OUT 出口 Rc 1Rc 1 1/4Rc 1 1/2Rc 2Rc 2 1/2
标准流量 ☆ ℓ/min 405095130180
最大工作压力 MPa 0.5
工作温度 标准型 ℃ -10 ~ 90
高温型*¹ ℃ -10 ~ 150
可测压力范围 MPa 0.1 ~ 0
开启压力 MPa 0.04
滤芯允许压差 MPa 0.15
流向 / 抽出方向 IN → OUT / 向上（Upward）
主要材质 本体 (Body) ADC（压铸铝合金）
外壳 (Case) ADC（压铸铝合金）钢板 (Steel plate)
上盖 (Cover) ADC（压铸铝合金）
涂层 本体 / 上盖 无涂层 (Non-coating)
外壳 (Case) 保护膜处理 (Protective film treatment)
重量*² kg 2.53.78.0

※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 150W、压降低于 0.05MPa 条件下估算，实际值因产品特性可能有所不同。
*¹ 高温型密封件为氟橡胶（FKM），不配指示器（压力表/电接点型最高油温 90℃）。
*² 重量不含配套法兰。
*³ 电接点型指示器不可用。
