TR 罐顶式回油过滤器（带空气呼吸器）
Return Filter
1.0MPa
Tank-top Return Filter with Air Breather
Standard Flow Rate: 30~40 ℓ/min

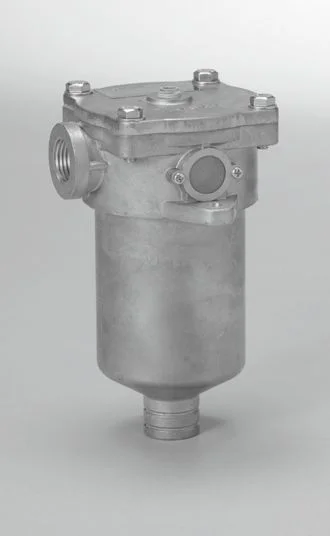

产品外观
TR罐顶式回油过滤器 · 内置空气呼吸器 · 铝合金ADC壳体 · 内置溢流阀
产品特点
- 双口设计，内置空气呼吸器（60目）
- 铝合金 ADC 轻量过滤器壳体
- 标准型内置溢流阀
- 可选压力表用于堵塞检查
- 连接方式为 Rc 螺纹型
30~40
标准流量 ℓ/min
1.0
最大压力 MPa
Rc⅜~Rc½
连接螺纹
3~200
过滤精度 μm
型号代码说明
G–
TR–
04–
10U–
P
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径
| 代号 | 螺纹 |
|---|---|
| 03 | Rc 3/8 |
| 04 | Rc 1/2 |
③ 过滤精度
| 代号 | 精度 |
|---|---|
| 3C | 3 μm |
| 8C | 8 μm |
| 25C | 25 μm |
| 10U | 10 μm |
| 20U | 20 μm |
| 40U | 40 μm |
④ 选项
| 代号 | 类型 |
|---|---|
| 空白 | 无 |
| P | 压力表 |
金属网滤芯（Wire gauze）
微米级
| 代号 | 精度 |
|---|---|
| 5UW | 5 μm |
| 10UW | 10 μm |
| 20UW | 20 μm |
| 40UW | 40 μm |
| 50UW | 50 μm |
Mesh 级
| 代号 | 精度 |
|---|---|
| 200W | 200 Mesh |
| 150W | 150 Mesh |
| 100W | 100 Mesh |
| 60W | 60 Mesh |
| 40W | 40 Mesh |
备注
金属网滤芯（FKM密封件）不适用于压力表和溢流阀。高温型为压力表规格，最高温度 90℃。
液压符号
溢流阀
Relief valve
一次压力表+溢流阀
Primary pressure gauge
技术参数
| 项目 | 子项 | 03 | 04 |
|---|---|---|---|
| 最大工作压力 | MPa | 1.0 | |
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |
| 可测压力范围 | MPa | 0 ~ 1.0 | |
| 开启压力 | MPa | 0.25 | |
| 允许压差（滤芯） | MPa | 0.7 | |
| 流向/抽出方向 | OUT → IN / 向上抽出 | ||
| 标准流量 | ℓ/min | 30 | 40 |
| 本体材质 | ADC（铝合金） | ||
| 盖材质 | ADC（铝合金） | ||
| 涂层 | 无涂层 | ||
| 重量 | kg | 0.75 | |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
