TL 自立式大流量管路过滤器
Self-standing Type High Flow Filter
Line Filter
1.0MPa
300~3000 ℓ/min

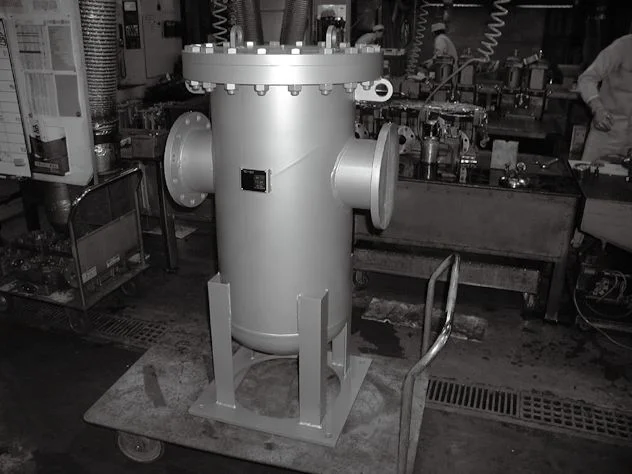

产品外观
TL自立式大流量过滤器 · 进出油口等高 · JIS 10K SOP FF法兰
产品特点
- 润滑油过滤器，内径 40A~200A
- 进出油口喷嘴高度相同，管道连接方便
- 管道连接法兰为 JIS 10K SOP FF
- 可选堵塞指示器和溢流阀
300~3000
标准流量 ℓ/min
1.0
最大压力 MPa
40~200
内径 mm
3~200
过滤精度 μm
型号代码说明
F–
TL–
40–
10U–
IV
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| R | 制冷剂 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径
| 代号 | 法兰 |
|---|---|
| 40 | JIS10K-40A SOP, FF |
| 50 | JIS10K-50A SOP, FF |
| 80 | JIS10K-80A SOP, FF |
| 100 | JIS10K-100A SOP, FF |
| 150 | JIS10K-150A SOP, FF |
| 200 | JIS10K-200A SOP, FF |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 8C | 8 μm |
| 25C | 25 μm | |
| 25C | 25 μm | |
| Paper | 10U | 10 μm |
| 20U* | 20 μm | |
| 40U* | 40 μm | |
| Wire gauze | 5UW | 5 μm |
| 10UW | 10 μm | |
| 20UW | 20 μm |
④ 选项代码
第1位：指示器
| 代号 | 类型 |
|---|---|
| 空白 | 无 |
| I | 视觉型 |
| E | 电接点型 |
| D | 电接点微容量型 |
第2位：溢流阀
| 代号 | 类型 |
|---|---|
| K | 无 |
| V | 溢流阀 |
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type indicator
电接点型指示器
Electric contact type
溢流阀
Relief valve
技术参数
| 项目 | 子项 | 40 | 50 | 80 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 1.0 | |||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |||||
| 指示器工作压力 | MPa | 0.3 | |||||
| 开启压力 | MPa | 0.35 | |||||
| 允许压差 | MPa | 0.7 | |||||
| 流向/抽出 | OUT → IN / 向上抽出 | ||||||
| 标准流量 | ℓ/min | 300 | 450 | 800 | 1500 | 2500 | 3000 |
| 本体材质 | STKM, SQ, SS | ||||||
| 盖材质 | SS | ||||||
| 涂层 | Aquablue | ||||||
| 重量 | kg | 70 | 80 | 106 | 139 | 225 | 330 |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
