SH T型基型高压管路过滤器
T-type Base Filter for High Pressure Line
35.0MPa
193~400 ℓ/min

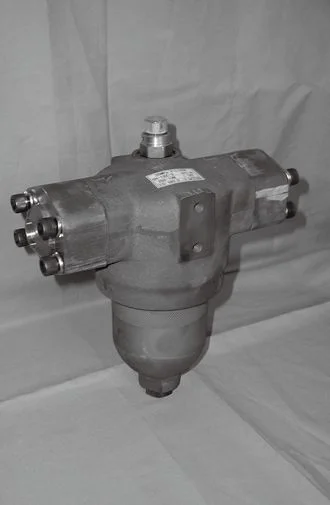

产品外观
SHT型基型高压管路过滤器 · 高压滤芯允许压差21MPa
产品特点
- 滤芯尺寸可根据流量和污染物量选择
- 可选堵塞指示器和溢流阀
- 高压滤芯允许压差 21MPa（标准 0.7MPa）
- SH 滤芯可与 GC 型号通用
- 管道连接为 G螺纹和法兰（选件：配套法兰）
193~400
标准流量 ℓ/min
35.0
最大压力 MPa
08Z~12Z
型号
3~50
过滤精度 μm
型号代码说明
F–
SH–
08Z–
6–
3C–
EVN
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径 / 壳体长度
| 内径代号 | 规格 |
|---|---|
| 08Z | G1 (25A) |
| 12Z | G1½ (40A) |
| 长度代号 | 长度 |
|---|---|
| 3 | 3 |
| 4 | 4 |
| 6 | 6 |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 3C | 3 μm |
| 8C | 8 μm | |
| 25C | 25 μm | |
| 高压C-Fiber | 3CH | 3 μm |
| 8CH | 8 μm | |
| 25CH | 25 μm | |
| Paper | 10U | 10 μm |
| 20U* | 20 μm |
④ 选项代码
| 位 | 代号 | 类型 |
|---|---|---|
| 指示器 | 空白 | 堵塞塞 |
| I | 视觉型 | |
| E | 电接点型 | |
| D | 微容量型 | |
| 溢流阀 | K | 无 |
| V | 溢流阀 | |
| 配套法兰 | 空白 | 无 |
| N | 配套法兰 |
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type indicator
电接点型指示器
Electric contact type
溢流阀
Relief valve
技术参数
| 项目 | 子项 | 08Z-3 | 08Z-4 | 08Z-6 | 12Z-3 | 12Z-4 | 12Z-6 |
|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 35.0 | |||||
| 重复耐久试验 | 0~35.0MPa × 10⁷ 次 | ||||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |||||
| 指示器工作压力 | 标准/高压 MPa | 0.3 / 0.7 | |||||
| 开启压力 | 标准/高压 MPa | 0.35 / 无旁通 | |||||
| 允许压差 | 标准/高压 MPa | 0.7 / 21.0 | |||||
| 流向/抽出 | OUT → IN / 向下抽出 | ||||||
| 标准流量 | ℓ/min | 193 | 225 | 250 | 260 | 335 | 400 |
| 本体材质 | FCD | ||||||
| 下盖材质 | 钢板 | ||||||
| 涂层 | 保护膜处理 | ||||||
| 重量 | kg | 13 | 15 | ||||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
