SFT、SFG 吸油过滤器
Standard Tank-in type Suction Strainer
标准油箱安装型

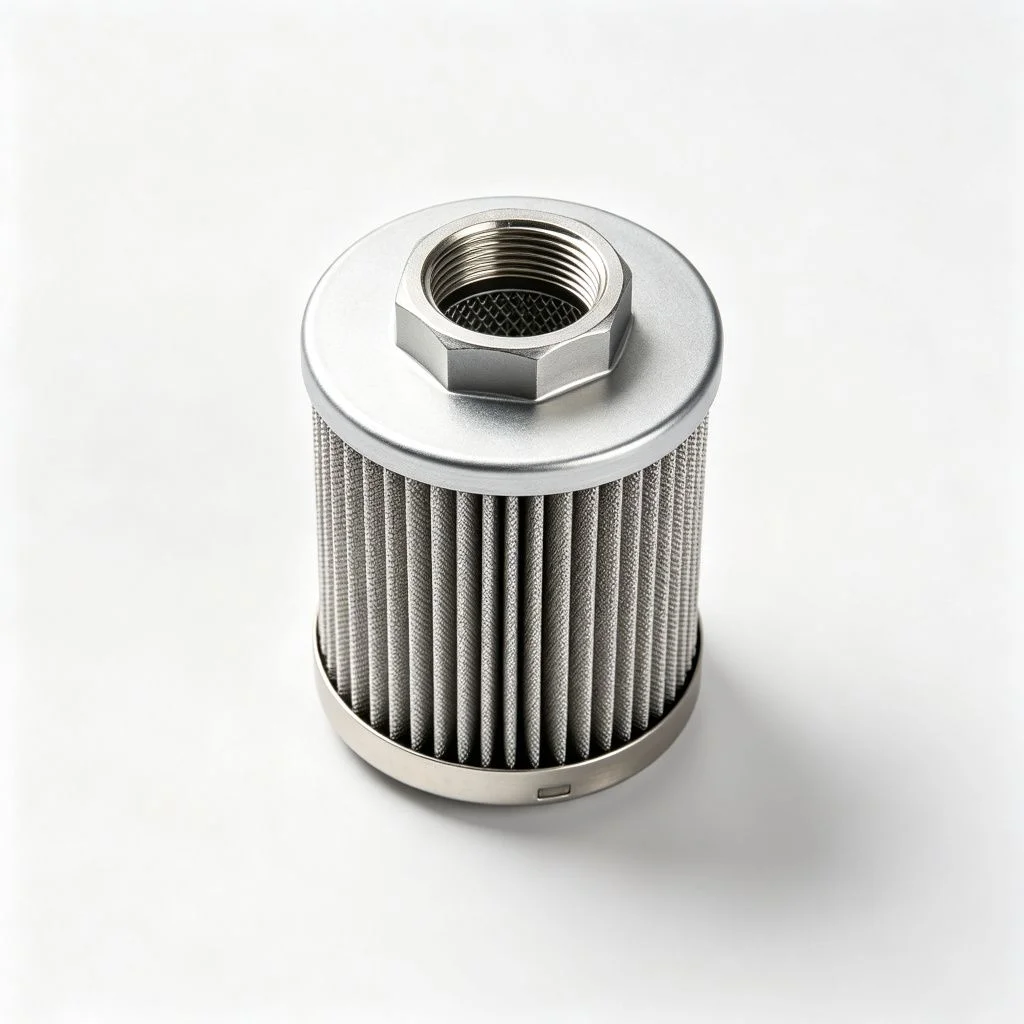

产品外观
SFT普通液压油用
SFG抗燃液压油 / 全不锈钢
产品特点
- SFT 适用于普通液压油，SFG 适用于抗燃液压油
- 全不锈钢材质的 SFG 可用于水基流体
- 折叠金属网设计，过滤面积大，结构紧凑节省空间
- 不锈钢金属网可清洗、重复使用，降低维护成本
- 管路连接类型为 Rc 锥管螺纹
- 标准流量范围：7 ~ 817 ℓ/min
型号代码说明
SFT/SFG
–
08
–
150W
流体类型
| 代号 | 适用流体 |
|---|---|
| SFT | 矿物油 |
| SFG | 抗燃液压油 / 水基 |
内径 / Rc螺纹
| 代号 | 螺纹 |
|---|---|
| 02 | Rc 1/4 |
| 03 | Rc 3/8 |
| 04 | Rc 1/2 |
| 06 | Rc 3/4 |
| 08 | Rc 1 |
| 10 | Rc 1¼ |
| 12 | Rc 1½ |
| 16 | Rc 2 |
| 20 | Rc 2½ |
| 24 | Rc 3 |
过滤精度
| 代号 | 精度 |
|---|---|
| 200W | 200 Mesh |
| 150W | 150 Mesh |
| 100W | 100 Mesh |
| 60W | 60 Mesh |
其他过滤精度请参考样本 P15-16 滤芯信息页。
液压符号
技术参数
| 项目 | 子项 / 单位 | 型号 | 02 | 03 | 04 | 06 | 08 | 10 | 12 | 16 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | 02 | 03 | 04 | 06 | 08 | 10 | 12 | 16 | 20 | 24 | ||
| 标准流量 ☆ | ℓ/min | 7 | 17 | 25 | 52 | 91 | 140 | 206 | 337 | 605 | 817 | |
| 最大工作压力 | MPa | -0.1 ~ 0 | ||||||||||
| 工作温度 | ℃ | -10 ~ 150 | ||||||||||
| 主要材质 | 入口 / 内管 | SFT | 镀钢板 (SS) | |||||||||
| 端板 | SFG | 不锈钢 | ||||||||||
| 过滤介质 (Wire gauze) | ||||||||||||
| 涂层 | 无涂层 (Non-coating) | |||||||||||
| 重量 | kg | SFT | 0.085 | 0.115 | 0.2 | 0.325 | 0.405 | 0.59 | 0.75 | 0.95 | ||
| SFG | 0.075 | 0.105 | 0.19 | 0.319 | 0.405 | 0.59 | 0.75 | 0.95 | ||||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 150W、压降低于 0.05MPa 条件下估算，实际值因产品特性可能有所不同。
