SC 小型管路过滤器
Line Filter
21 MPa
紧凑型设计
Rc1/8 ~ Rc1/4

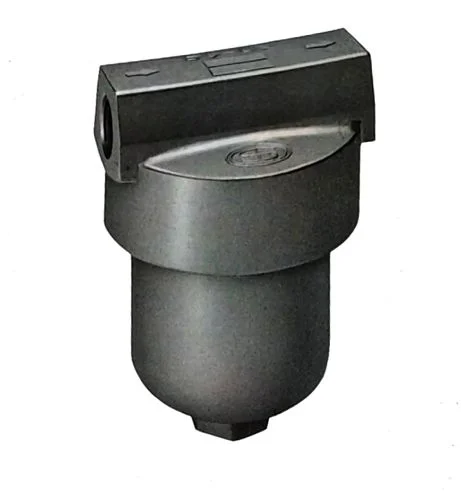

产品外观
SC小型管路过滤器 · T型连接 · 紧凑安装 · 仅 1 kg
产品特点
- 最大工作压力 21 MPa，脉冲试验 21 MPa × 10⁷ 次
- T型连接，滤芯向下抽出
- 紧凑型设计，安装空间极小
- 质量仅 1 kg，轻巧便捷
- 不可加装溢流阀或指示器
- 矿物油以外的流体请联系我们确认 O 型圈等部件
21
最大压力 MPa
01~02
型号
Rc1/8~1/4
接口尺寸
3~200
过滤精度 μm
型号代码说明
F–
SC–
02–
3C
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯基油 |
| G | 水乙二醇基油 |
② 内径
| 代号 | 规格 |
|---|---|
| 01 | Rc1/8 |
| 02 | Rc1/4 |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 3C | 3 μm |
| 8C | 8 μm | |
| 25C | 25 μm | |
| Paper | 10U | 10 μm |
| 20U | 20 μm | |
| 40U | 40 μm | |
| Wire (SUS) | 40UW | 40 μm |
| 50UW | 50 μm | |
| 200W | 200 mesh | |
| 150W | 150 mesh |
※ 3C/8C/25C: β≥200；★ 不可用于水乙二醇基油；☆ 水乙二醇基油滤芯材质不同
※ 型号示例：F-SC-02-3C = 磷酸酯流体 / SC系列 / Rc1/4 / 3μm C-Fiber 滤芯
技术参数
| 项目 | 子项 | SC-01 | SC-02 |
|---|---|---|---|
| 接口尺寸 | Rc1/8 | Rc1/4 | |
| 最大工作压力 | MPa | 21 | |
| 脉冲试验 | 21 MPa × 10⁷ 次 | ||
| 滤芯最大压差 | MPa | 0.7 | |
| 滤芯抽出方向 | 向下抽出 | ||
| 连接方式 | T型连接 | ||
| 溢流阀/指示器 | 不可加装 | ||
| 本体材质 | C3771（黄铜） | ||
| 壳体材质 | C3771（黄铜） | ||
| 滤芯材质 | SUS304 | ||
| O型圈 | NBR | ||
| 质量 | kg | 1 | |
※ 标准流量基于 ISO VG32、粘度 32 cSt (40℃) 条件下估算。SC 系列为紧凑型设计，最大流量约 25~30 L/min。
