LCN L型旁路过滤器
L-type Bypass Filter
Line Filter
3.0MPa
450~600 ℓ/min

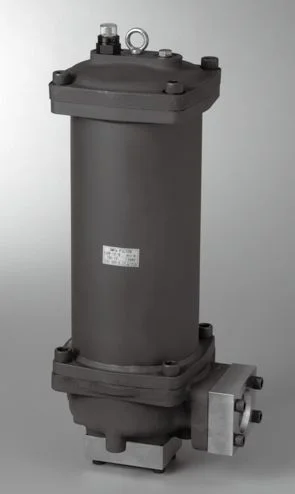

产品外观
LCNL型旁路过滤器 · 大过滤面积 · 法兰连接含配套法兰
产品特点
- 大过滤面积滤芯，紧凑型旁路过滤器
- 滤芯尺寸可根据流量和污染物量选择
- 管道连接为法兰型（含配套法兰）
- 可选堵塞指示器和溢流阀
450~600
标准流量 ℓ/min
3.0
最大压力 MPa
12~16
型号范围
3~20
过滤精度 μm
型号代码说明
F–
LCN–
12–
4–
3C–
EV
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| R | 制冷剂 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径 / 壳体长度
| 内径代号 | 法兰 |
|---|---|
| 12 | 40A |
| 16 | 50A |
| 长度代号 | 长度 |
|---|---|
| 4 | 4 |
| 6 | 6 |
| 10 | 10 |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 3C | 3 μm |
| 8C | 8 μm | |
| 25C | 25 μm | |
| Paper | 10U | 10 μm |
| 20U* | 20 μm | |
| 40U* | 40 μm |
④ 选项代码
| 位 | 代号 | 类型 |
|---|---|---|
| 指示器 | 空白 | 堵塞塞 |
| I | 视觉型 | |
| E | 电接点型 | |
| D | 微容量型 | |
| 溢流阀 | K | 无 |
| V | 溢流阀 |
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type indicator
电接点型指示器
Electric contact type
溢流阀
Relief valve
技术参数
| 项目 | 子项 | 12-4 | 12-6 | 12-10 | 16-4 | 16-6 | 16-10 |
|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 3.0 | |||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |||||
| 指示器工作压力 | MPa | 0.3 | |||||
| 开启压力 | MPa | 0.35 | |||||
| 允许压差 | MPa | 0.7 | |||||
| 流向/抽出 | OUT → IN / 向上抽出 | ||||||
| 标准流量 | ℓ/min | 450 | 500 | 600 | 450 | 500 | 600 |
| 上盖材质 | FCD | ||||||
| 下盖材质 | FCD | ||||||
| 壳体材质 | STKM, SS | ||||||
| 涂层 | 保护膜处理 | ||||||
| 重量 | kg | 30 | 38 | 57 | 30 | 38 | 57 |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
