GF 集成块式紧凑型过滤器
Manifold Type Compact Filter
25.0MPa
90~230 ℓ/min

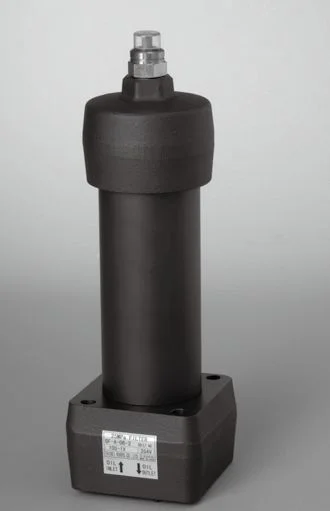

产品外观
GF集成块式紧凑型过滤器 · 取消排油塞最薄型 · 顶部指示器提高可视性
产品特点
- 可直接安装在集成块上
- 安装面规格 JOHS121：GF-A-06=P-AH-08-2-A
- 取消排油塞设计，最薄型
- 堵塞指示器（选件）在顶部，提高可视性
- 可选溢流阀
90~230
标准流量 ℓ/min
25.0
最大压力 MPa
06~08
型号
3~50
过滤精度 μm
型号代码说明
F–
GF-A–
08–
2–
3C–
IV
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径 / 壳体长度
| 内径代号 | 规格 |
|---|---|
| 06 | 20A 等价 |
| 08 | 25A 等价 |
| 长度代号 | 长度 |
|---|---|
| 2 | 2 |
| 3 | 3 |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 3C | 3 μm |
| 8C | 8 μm | |
| 25C | 25 μm | |
| 高压C-Fiber | 3CH | 3 μm |
| 8CH | 8 μm | |
| 25CH | 25 μm | |
| Paper | 10U | 10 μm |
| 20U* | 20 μm |
④ 选项代码
| 位 | 代号 | 类型 |
|---|---|---|
| 指示器 | 空白 | 堵塞塞 |
| I | 视觉型 | |
| E | 电接点型 | |
| D | 微容量型 | |
| 溢流阀 | K | 无 |
| V | 溢流阀 |
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type indicator
电接点型指示器
Electric contact type
溢流阀
Relief valve
技术参数
| 项目 | 子项 | 06-2 | 06-3 | 08-2 | 08-3 |
|---|---|---|---|---|---|
| 最大工作压力 | MPa | 25.0 | |||
| 重复耐久试验 | 0~25.0MPa × 10⁷ 次 | ||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |||
| 指示器工作压力 | 标准/高压 MPa | 0.3 / 0.7 | |||
| 开启压力 | 标准/高压 MPa | 0.35 / 无旁通 | |||
| 允许压差 | 标准/高压 MPa | 0.7 / 21.0 | |||
| 流向/抽出 | OUT → IN / 向上抽出 | ||||
| 标准流量 | ℓ/min | 90 | 110 | 200 | 230 |
| 本体材质 | FCD | ||||
| 壳体材质 | 碳钢 | ||||
| 盖材质 | 碳钢 | ||||
| 涂层 | 保护膜处理 | ||||
| 重量 | kg | 7.1 | 8.4 | 12.1 | 14.8 |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
