FP 移动式离线过滤机（Oil Refresher）
Off-line Filter
"Oil Refresher" Filtration Unit with Pump Motor & Centrifugal Separator
High Performance Off-line Filter for Oil Cleanliness Improvement

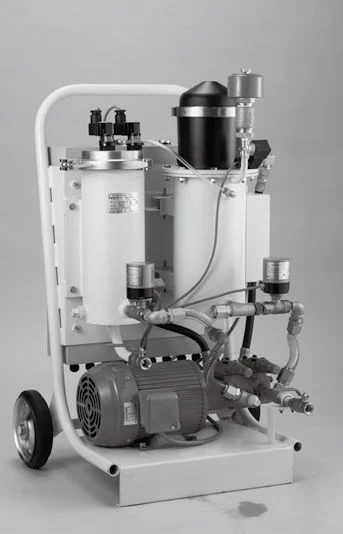

产品外观
FP-1500S-1010
手推车式离线过滤机 · 带泵电机 · 离心分离器 + 双滤筒 · 移动过滤
产品特点
- "Oil Refresher" 三重过滤方式（TAISEI 独创）：
① 离心分离器去除油泥（Sludge removal）
② 吸水滤芯去除水分（Water elimination）
③ 高性能 C 纤维滤芯去除细微颗粒（Fine particle removal） - 比普通离线过滤机运行成本更低
- 标准型号含电接点型堵塞指示器
- 可选计时表、外部指示灯、观察窗等特殊附件
- 手推车式过滤机，可在多个位置移动过滤
9~10.8
流量 ℓ/min (50/60Hz)
1.0
排出压力 MPa
1.5
电机功率 kW
~95
重量 kg
型号代码说明
FP
–
1500S
–
1010
–
3C
–
SHT
① 系列型号
| 代号 | 说明 |
|---|---|
| FP | Off-line Filter 离线过滤机系列 |
② 流量规格
| 代号 | 说明 |
|---|---|
| 1500S | 流量规格 （参见技术参数） |
③ 电机规格
| 代号 | 说明 |
|---|---|
| 1010 | 电机规格 V3 3φ200V / 1.5kW |
④ 过滤精度（C-Fiber 纤维滤芯）
| 代号 | 精度 |
|---|---|
| 3C | 3 μm |
| 8C | 8 μm |
其他过滤精度请参考样本 P15-16 滤芯信息页。
⑤ 选项代码（3位：观察窗 + 软管 + 控制箱）
第1位：观察窗（Sight glass）
| 代号 | 类型 |
|---|---|
| 空白 | 无 (Non) |
| S | 观察窗 (Sight glass) |
第2位：IN/OUT 软管形状
| 代号 | 类型 |
|---|---|
| 空白 | 接头 (Joint 1/2) |
| H | 无接头 (Notch) |
第3位：控制箱（Control box）
| 代号 | 类型 |
|---|---|
| 空白 | 无 (Non) |
| T | 集成计时表 (Time meter) |
| R | 外部指示灯 (Outside lamp) |
| TR | 计时表 + 指示灯 |
系统原理图
油液路径：IN → 泵(M) → 离心分离器（除油泥）→ 吸水滤芯 → C纤维滤芯 → OUT
技术参数（FP-1500S-1010）
| 适用流体 | |
| 油种 | 矿物油（Mineral oil） |
|---|---|
| 运动粘度 | 20 ~ 200 mm²/s |
| 对应粘度等级 | ISO VG32：7 ~ 52 mm²/s；ISO VG46：13 ~ 60 mm²/s；ISO VG68：21 ~ 61 mm²/s |
| 最高使用温度 | 0 ~ 60 ℃ |
| 开启压力 | 0.3 MPa |
| 泵（Pump） | |
| 流量 | 50Hz：9.0 ℓ/min；60Hz：10.8 ℓ/min |
| 排出压力 | 1.0 MPa |
| 开启压力（IN → 离心分离器） | 0.7 MPa |
| 开启压力（Tank → 过滤器） | 0.3 MPa |
| IN / OUT 内径 | Rc 1/2 |
| 电机（Motor） | |
| 电压 | V3 相 200V（三相） |
| 输出功率 | 1.5 kW |
| 附件（Accessory） | |
| 吸入滤网 | Y 型吸入滤网（标准设备） |
| 编织软管 | IN / OUT：1/2 × 2.0 m |
| 整机 | |
| 重量 | 约 95 kg |
※ 以上为 FP-1500S-1010 型号参数。其他型号（400Z / 750S 等）及海外专用电压规格请咨询。
※ 标准型号含电接点型堵塞指示器；计时表、外部指示灯、观察窗为可选附件。
