CS/CF 旋装式油过滤器
Cartridge Filter
0.5MPa
Spin-on Type Oil Filter
Standard Flow Rate: 25 ~ 85 ℓ/min

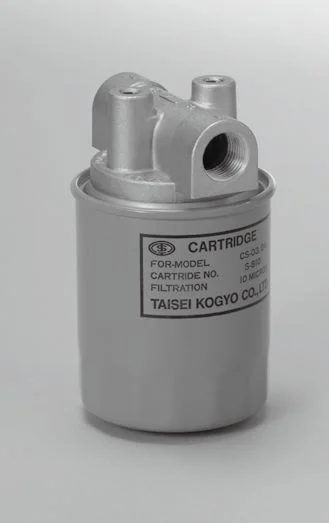

产品外观
CS/CF旋装式油过滤器 · Rc螺纹 · 内置溢流阀 · CF型可选压力表
产品特点
- 旋装更换滤芯，维护方便
- 可根据流量用于全流量过滤或旁通过滤
- 内置溢流阀，防止滤芯因堵塞而损坏
- CF 型可在 4 个位置安装压力表：入口/出口、左侧/右侧
- 连接方式为 Rc 螺纹型
25~85
标准流量 ℓ/min
0.5
最大压力 MPa
Rc½~Rc1
连接螺纹
10
过滤精度 μm
型号代码说明
CS/CF–
04–
10U–
P1
① 系列 / 内径
| 代号 | 系列 | 连接螺纹 |
|---|---|---|
| CS-04 | CS | Rc 1/2 |
| CS-06 | CS | Rc 3/4 |
| CF-06 | CF | Rc 3/4 |
| CF-08 | CF | Rc 1 |
② 过滤精度
| 代号 | 类型 | 精度 |
|---|---|---|
| 10U | Paper | 10 μm |
③ 选项（仅 CF 型）
| 代号 | 压力表数量 |
|---|---|
| 空白 | 无压力表 |
| P1 | 1 个压力表 |
| P2 | 2 个压力表 |
| P3 | 3 个压力表 |
| P4 | 4 个压力表 |
*¹ 仅 CF 型可选压力表。如选择无压力表型号，出厂时已安装堵塞塞，无压力表安装孔。
*² 未安装压力表时，请自行拆下对应的堵塞塞并安装压力表。
液压符号
基本过滤器
CS/CF
入口1个压力表
仅CF
出入口各1个
仅CF
入口2个压力表
仅CF
出入口各2个
仅CF
技术参数
| 项目 | 子项 | CS-04 | CF-06 | CF-08 |
|---|---|---|---|---|
| 最大工作压力 | MPa | 0.5 | ||
| 工作温度 | ℃ | -10 ~ 90 | ||
| 工作流体 | 矿物油（Mineral oil） | |||
| 可测压力范围 | MPa | 0 ~ 1.0 | ||
| 开启压力 | MPa | 0.1 | ||
| 流向 / 抽出方向 | OUT → IN / 向下抽出（Downward） | |||
| 标准流量 | ℓ/min | 25 | 70 | 85 |
| 本体材质 | 铝（Aluminum） | |||
| 涂层 | 本体 | 无涂层（Non-coating） | ||
| 滤芯颜色 | Blue gray / Gray（蓝灰/灰色） | |||
| 重量 | kg | 0.49 | 0.92 | — |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
