COS 双联过滤器（钢制不停机换芯）
Duplex Filter
2.0MPa
Proven in Heavy Industry
Standard Flow Rate: 70~1,750 ℓ/min
产品外观

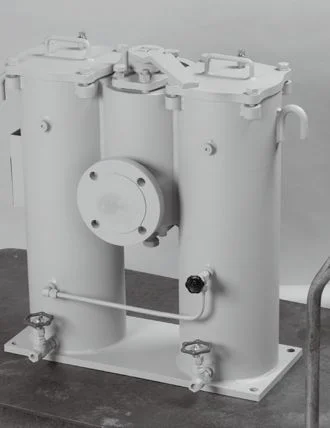

COS双联过滤器 · 焊接结构 · 手柄切换不停机换芯 · JIS 20K法兰标准
产品特点
- 手柄切换双过滤器，不停机更换滤芯
- 焊接结构滤壳
- 可选堵塞指示器和磁铁（去除磁性颗粒）
- 标准型连接为 JIS 20K SOP FF 法兰
- 可选多种法兰标准：ANSI、JPI、JIS
70~1750
标准流量 ℓ/min
2.0
最大压力 MPa
04~32
型号范围
5~200
过滤精度 μm
型号代码说明
COS-H–
06–
A–
10U–
RAEM
① 内径
| 代号 | 法兰 |
|---|---|
| 04 | 15A |
| 06 | 20A |
| 08 | 25A |
| 10 | 40A |
| 12 | 50A |
| 16 | 65A |
| 20 | 80A |
| 24 | 90A |
| 28 | 100A |
| 32 | 100A |
② 流向
| 代号 | 流向 | 适用滤芯 |
|---|---|---|
| A | IN → OUT | C纤维、纸质 |
| B | OUT → IN | Notch wire（绕线） |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| Paper | 10U | 10 μm |
| 20U* | 20 μm | |
| 40U* | 40 μm | |
| Wire gauze | 5UW | 5 μm |
| 10UW | 10 μm | |
| 20UW | 20 μm | |
| 40UW | 40 μm | |
| 50UW | 50 μm | |
| Notch wire | 50UK | 50 μm |
| 200K | 200 Mesh | |
| 150K | 150Mesh |
④ 选项代码（手柄 + 指示器 + 磁铁）
第1位：手柄
| 代号 | 类型 |
|---|---|
| 空白 | 标准位置 |
| R | 反向位置 |
第2位：指示器
| 代号 | 类型 |
|---|---|
| 空白 | 无 |
| I | 视觉型 |
| E | 电接点型 |
| D | 电接点微容量型 |
第3位：磁铁
| 代号 | 类型 |
|---|---|
| 空白 | 无 |
| M | 磁铁 |
液压符号
双联过滤器
Duplex filter
视觉型指示器
Visual type indicator
电接点型指示器
Electric contact type
双联过滤器+磁铁
Duplex filter / Magnet
技术参数
| 项目 | 子项 | 04 | 06 | 08 | 10 | 12 | 16 | 20 | 24 | 28 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 2.0 | |||||||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |||||||||
| 指示器工作压力 | MPa | 0.3 | |||||||||
| 开启压力 | MPa | 无旁通（Non bypass） | |||||||||
| 允许压差 | MPa | 0.7 | |||||||||
| 标准流量 | ℓ/min | 70 | 140 | 340 | 730 | 1750 | |||||
| 本体材质 | STPG, STKM, SS | ||||||||||
| 盖材质 | STM, SS | ||||||||||
| 旋塞材质 | FCD | ||||||||||
| 涂层 | Aquablue | ||||||||||
| 重量 | kg | 24 | 35 | 63 | 170 | 250 | |||||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
