BOS/BCS Blow-off 双联过滤器
Blow-Off Duplex Filter
0.5 MPa
在线切换清洗
25A ~ 150A

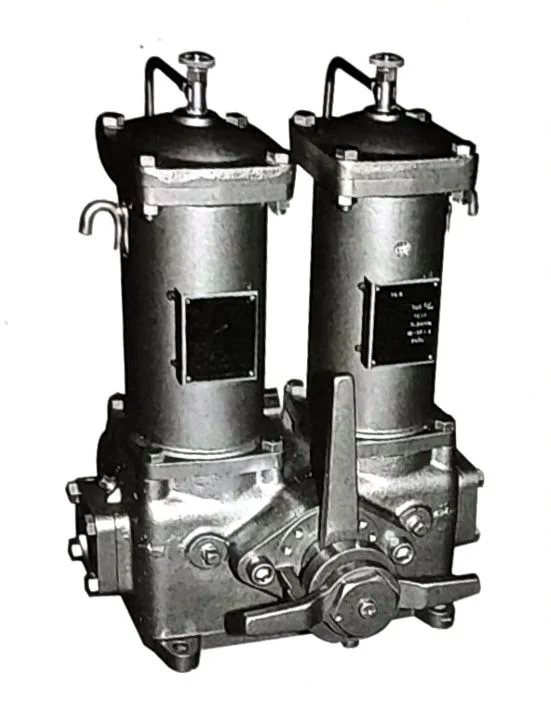

产品外观
BOS/BCS双联过滤器 · Blow-off 清洗 · 不停机切换 · Notch Wire 滤芯
产品特点
- 最大工作压力 0.5 MPa
- BOS：带 Blow-off 功能，五档手柄，运行中可清洁滤芯或关闭一侧
- BCS：仅切换功能，三档手柄，关闭堵塞滤芯，另一侧继续运行
- 使用 Notch Wire（缺口线）滤芯，BOS 专用
- BCS 型号可选 Wire (SUS) 和 Paper 滤芯
- 大流量设计，最大可达 2000 L/min
0.5
最大压力 MPa
08~48
型号
25A~150A
接口尺寸
5~200
过滤精度 μm
型号代码说明
BOS–
12–
R–
100K
① 型号
| 代号 | 类型 |
|---|---|
| BOS | Blow-off 型 |
| BCS | 仅切换型 |
② 内径
| 代号 | 规格 |
|---|---|
| 08 | 25A |
| 10 | 32A |
| 12 | 40A |
| 16 | 50A |
| 20 | 65A |
| 24 | 80A |
| 32 | 90A |
| 40 | 100A |
| 48 | 150A |
③ 流向
| 代号 | 方向 |
|---|---|
| R | 从手柄看进口在右侧 |
| L | 从手柄看进口在左侧 |
④ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| Notch wire (BOS专用) | 60W | 60 mesh |
| 100K | 100 mesh | |
| 150W | 150 mesh | |
| 200W | 200 mesh | |
| 50UK | 50 μm | |
| Wire (SUS) (BCS专用) | 20UW | 20 μm |
| 50UW | 50 μm | |
| Paper (BCS专用) | 10U | 10 μm |
| 20U | 20 μm | |
| 40U | 40 μm |
※ 型号示例：BOS-12-R-100K = BOS Blow-off型 / 40A / 进口在右侧 / 100 mesh Notch Wire 滤芯。Notch Wire 滤芯仅 BOS 使用；Wire (SUS) 和 Paper 滤芯仅 BCS 使用。
技术参数
| 项目 | 子项 | BOS-08 | BOS-12 | BOS-20 | BOS-32 | BOS-48 |
|---|---|---|---|---|---|---|
| 接口尺寸 | A | 25A | 40A | 65A | 90A | 150A |
| 最大工作压力 | MPa | 0.5 | ||||
| 标准流量 | L/min | 470 | 750 | 920 | 1440 | 2000 |
| 过滤精度 | Notch wire: 60~200 mesh / Wire: 5~50μm / Paper: 10~40μm | |||||
| 流向 | R（右侧进口）/ L（左侧进口）可选 | |||||
| 切换方式 | BOS：五档 Blow-off / BCS：三档切换 | |||||
| 本体材质 | FC200（铸铁） | |||||
| 壳体材质 | SS400 / FC200 | |||||
| 阀芯材质 | FCD450 或 FC200 | |||||
| 手柄材质 | FC550 或 FC200 | |||||
| O型圈 | NBR | |||||
| 垫片 | 非石棉材料 | |||||
※ 标准流量基于 ISO VG32、粘度 32 cSt (40℃) 条件下估算。BOS 使用 Notch Wire 滤芯；BCS 可使用 Wire (SUS) 或 Paper 滤芯。
