AP 空气呼吸器（油箱通气过滤）
Air Breather
Standard Flow Rate: 0.06 ~ 15.0 m³/min
Air Breather for Reserve Tank with Wide Variation

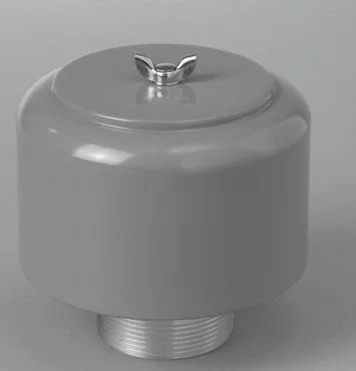

产品外观
AP
空气呼吸器 · R螺纹/法兰连接 · 防止油箱空气入口污染 · 多种滤芯可选
产品特点
- 适用于防止油箱空气入口污染
- 标准滤芯为硬质纸质（相当于 20μm）
- 可选 C 纤维、纸质、金属网等多种过滤精度滤芯（AP-02 不可选）
- 连接方式：AP-02~24 为 R 螺纹，AP-32/48 为法兰（JIS 5K SOP, FF）
- 可选 户外规格（W）
0.06~15.0
空气流量 m³/min
02~48
型号范围
-10~90
工作温度 ℃
3μm~200M
过滤精度
型号代码说明
AP
–
16
–
W
–
10UW
① 内径 / 连接尺寸
| 代号 | 连接方式 | 代号 | 连接方式 |
|---|---|---|---|
| 02 | R 1/4 | 12 | R 1 1/2 |
| 03 | R 3/8 | 16 | R 2 |
| 04 | R 1/2 | 24 | R 3 |
| 06 | R 3/4 | 32 | JIS5K-100A（法兰） |
| 08 | R 1 | 48 | JIS5K-150A（法兰） |
② 选项
| 代号 | 类型 |
|---|---|
| 空白 | 标准型 (Standard) |
| W | 户外规格*² (Outdoor spec.) |
*² 户外规格不适用于 AP-32 和 AP-48。
③ 过滤精度 / 滤芯类型（Filtering Rating）
Hard paper（硬质纸质·标准）
| 代号 | 精度 |
|---|---|
| 空白 | 20 μm（标准） |
C-Fiber（纤维滤芯）
| 代号 | 精度 |
|---|---|
| 3C | 3 μm |
| 8C | 8 μm |
| 25C | 25 μm |
Paper（纸质滤芯）
| 代号 | 精度 |
|---|---|
| 10U | 10 μm |
| 20U*¹ | 20 μm |
| 40U | 40 μm |
Wire gauze（金属网滤芯）
| 代号 | 精度 |
|---|---|
| 5UW | 5 μm |
| 100W | 10 μm |
| 200W | 20 μm |
| 400W | 40 μm |
| 500W | 50 μm |
| 200W | 200 Mesh |
| 150W | 150 Mesh |
| 100W | 100 Mesh |
| 60W | 60 Mesh |
*¹ 20μm 纸质滤芯（20U）为 AP-32 和 AP-48 的标准滤芯。其他过滤精度请参考样本 P15-16 滤芯信息页。
液压符号
空气呼吸器
Air breather
技术参数
| 项目 | 02 | 03 | 04 | 06 | 08 | 12 | 16 | 24 | 32 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | 02 | 03 | 04 | 06 | 08 | 12 | 16 | 24 | 32 | 48 |
| 空气流量 ☆ | 0.06 | 0.10 | 0.15 | 0.20 | 0.40 | 0.90 | 2.00 | 4.00 | 7.00 | 15.0 |
| 工作温度 | -10 ~ 90 ℃ | |||||||||
| 上盖材质 | 钢板（Steel plate / Plated steel plate） | |||||||||
| 接头材质 | ADC（压铸铝合金） | |||||||||
| 本体材质 | SGP / 钢板 / 不锈钢（依型号） | |||||||||
| 涂层 | 深黄色（上盖）/ 水蓝色 | |||||||||
| 重量 | 0.04 | 0.09 | 0.14 | 0.15 | 0.20 | 0.35 | 0.65 | 1.30 | 7.50 | 14.5 |
※ 标准流量基于空气温度 20℃、过滤精度 AP-02~24 硬质纸质（相当于 20μm）、AP-32/48 纸质（20μm）、通气阻力低于 0.5kPa 条件下估算。
*¹ 20μm 纸质滤芯（20U）为 AP-32 和 AP-48 的标准滤芯。
*² 户外规格（W）不适用于 AP-32 和 AP-48。
*³ 防滴结构：油滴落下时不会进入油箱。安装时上盖应位于顶部。
