351 工程机械下抽出式过滤器
Downward Extraction Model for Construction Machines
3.5MPa
30~290 ℓ/min

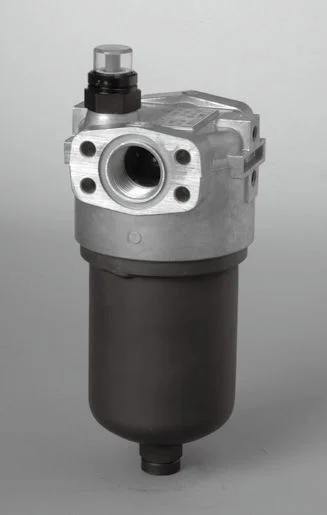

产品外观
351工程机械下抽出式过滤器 · Rc螺纹连接 · 铝制轻型壳体
产品特点
- 结构简单，通过拧下下盖即可更换滤芯，尤其适合上方空间不足的系统
- 小规格用铝制轻型壳体
- 可选堵塞指示器、磁铁、溢流阀
- 管道连接为 Rc螺纹
30~290
标准流量 ℓ/min
3.5
最大压力 MPa
A-03~A-12
型号
3~200
过滤精度 μm
型号代码说明
F–
351–
A-12–
10U–
IVM
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径
| 代号 | 规格 |
|---|---|
| A-03 | Rc 3/8 (10A) |
| A-04 | Rc 1/2 (15A) |
| B-06 | Rc 3/4 (20A) |
| B-08 | Rc 1 (25A) |
| A-10 | Rc 1¼ (32A) |
| A-12 | Rc 1½ (40A) |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 3C | 3 μm |
| 8C | 8 μm | |
| 25C | 25 μm | |
| Paper | 10U | 10 μm |
| 20U* | 20 μm | |
| Wire gauze | 5UW | 5 μm |
| 10UW | 10 μm | |
| 20UW | 20 μm |
④ 选项代码
| 位 | 代号 | 类型 |
|---|---|---|
| 指示器 | 空白 | 堵塞塞 |
| I | 视觉型 | |
| E | 电接点型 | |
| D | 微容量型 | |
| 溢流阀 | K | 无 |
| V | 溢流阀 | |
| 磁铁 | 空白 | 无 |
| M | 磁铁 |
技术参数
| 项目 | 子项 | A-03 | A-04 | B-06 | B-08 | A-10 | A-12 |
|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 3.5 | |||||
| 重复耐久试验 | 0~3.5MPa × 10⁷ 次 | ||||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |||||
| 指示器工作压力 | MPa | 0.3 | |||||
| 开启压力 | MPa | 0.35 | |||||
| 允许压差 | MPa | 0.7 | |||||
| 流向/抽出 | OUT → IN / 向下抽出 | ||||||
| 标准流量 | ℓ/min | 30 | 50 | 90 | 135 | 240 | 290 |
| 本体材质 | ADC | ||||||
| 下盖材质 | Aluminum | STKM Steel plate | FC | ||||
| 涂层 | 无涂层 | 保护膜 | Aqua blue | ||||
| 重量 | kg | 1.0 | 2.9 | 6.9 | |||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
