MST、MSN吸油过滤器

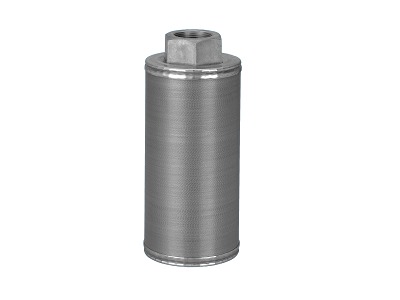

产品外观
MST-04~16
(Notch wire)
(Notch wire)
MSN-20~40
(Wire gauge)
(Wire gauge)
特点 （缺口金属丝型）
- 经济型吸油过滤器，直接安装在油箱顶部泵吸油口处
- 滤芯采用缺口金属丝（Notch Wire）或不锈钢丝网，过滤精度 60~250μm
- 通径覆盖 1/2～5（04～40），流量最大 2100 L/min
- 结构简单，安装维护方便，成本经济
- 适用于液压泵吸油口保护，防止大颗粒杂质进入泵体
- 使用矿物油以外的液压油时，请在订货时注明密封件材质
型号代码
示例：MST-08-100M
MST
型号
04
接口尺寸
| 符号 | 公称尺寸 |
|---|---|
| 04 | 15A |
| 06 | 20A |
| 08 | 25A |
| 10 | 32A |
| 12 | 40A |
| 16 | 50A |
100M
过滤精度
（目数表示）
（目数表示）
| 符号 | 过滤精度 |
|---|---|
| 无符号 | 100μ |
| 60M | 250μ |
| 100M | 150μ |
| 200M | 75μ |
| 250M | 60μ |
线网型（MSN）
示例：W-MSN-08-100M
※
流体类型
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油 |
| W | 水乙二醇 |
| QE | 脂肪酸酯油 |
MSN
型号
20
接口尺寸
| 符号 | 公称尺寸 |
|---|---|
| 20 | 65A |
| 24 | 80A |
| 32 | 100A |
| 40 | 125A |
100M
过滤精度
（目数表示）
（目数表示）
| 符号 | 过滤精度 |
|---|---|
| 无符号 | 100μ |
| 60M | 250μ |
| 100M | 150μ |
| 200M | 75μ |
| 250M | 60μ |
- 标准：150目。
- 标准产品可使用磷酸酯类液压油。
- 特殊产品可按要求制造不锈钢滤网。

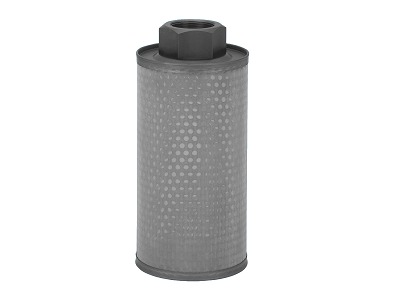

W-MSN
(Suction filter)
(Suction filter)
产品特点
- 油箱内置吸油过滤器。
- 滤网采用不锈钢丝网材质，压损小；可清洗后重复使用，经济性更佳。
- 适用于阻燃液压油以及普通矿物油。
W-MSN（水乙二醇型线网吸油过滤器）
示例：W-MSN-08-100M
※
流体类型
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油 |
| W | 水乙二醇 |
| QE | 脂肪酸酯油 |
W-MSN
型号
08
接口尺寸
| 符号 | 公称尺寸 |
|---|---|
| 01 | 6A |
| 02 | 8A |
| 03 | 10A |
| 04 | 15A |
| 06 | 20A |
| 08 | 25A |
| 10 | 32A |
| 12 | 40A |
| 16 | 50A |
100M
过滤精度
（目数表示）
（目数表示）
| 符号 | 过滤精度 |
|---|---|
| 无符号 | 100μ |
| 60M | 250μ |
| 100M | 150μ |
| 200M | 75μ |
| 250M | 60μ |
常用型号 - MST、MSN吸油过滤器 | MASUDA增田原装进口
| MST型号 |
|---|
| MST-04 |
| MST-04-60M |
| MST-04-100M |
| MST-04-200M |
| MST-04-250M |
| MST-06 |
| MST-06-60M |
| MST-06-100M |
| MST-06-200M |
| MST-06-250M |
| MST-08 |
| MST-08-60M |
| MST-08-100M |
| MST-08-200M |
| MST-08-250M |
| MST-10 |
| MST-10-60M |
| MST-10-100M |
| MST-10-200M |
| MST-10-250M |
| MST-12 |
| MST-12-60M |
| MST-12-100M |
| MST-12-200M |
| MST-12-250M |
| MST-16 |
| MST-16-60M |
| MST-16-100M |
| MST-16-200M |
| MST-16-250M |
| MSN型号 |
|---|
| MSN-20 |
| MSN-20-60M |
| MSN-20-100M |
| MSN-20-200M |
| MSN-20-250M |
| MSN-24 |
| MSN-24-60M |
| MSN-24-100M |
| MSN-24-200M |
| MSN-24-250M |
| MSN-32 |
| MSN-32-60M |
| MSN-32-100M |
| MSN-32-200M |
| MSN-32-250M |
| W-MSN型号 |
|---|
| W-MSN-01 |
| W-MSN-01-60W |
| W-MSN-01-100M |
| W-MSN-01-200M |
| W-MSN-01-250M |
| W-MSN-02 |
| W-MSN-02-60M |
| W-MSN-02-100M |
| W-MSN-02-200M |
| W-MSN-02-250M |
| W-MSN-03 |
| W-MSN-03-60M |
| W-MSN-03-100M |
| W-MSN-03-200M |
| W-MSN-03-250M |
| W-MSN-04 |
| W-MSN-04-60M |
| W-MSN-04-100M |
| W-MSN-04-200M |
| W-MSN-04-250M |
| W-MSN-06 |
| W-MSN-06-60M |
| W-MSN-06-100M |
| W-MSN-06-200M |
| W-MSN-06-250M |
| W-MSN-08 |
| W-MSN-08-60M |
| W-MSN-08-100M |
| W-MSN-08-200M |
| W-MSN-08-250M |
| W-MSN-10 |
| W-MSN-10-60M |
| W-MSN-10-100M |
| W-MSN-10-200M |
| W-MSN-10-250M |
| W-MSN-12 |
| W-MSN-12-60M |
| W-MSN-12-100M |
| W-MSN-12-200M |
| W-MSN-12-250M |
| W-MSN-16 |
| W-MSN-16-60M |
| W-MSN-16-100M |
| W-MSN-16-200M |
| W-MSN-16-250M |
