FS吸油管路过滤器

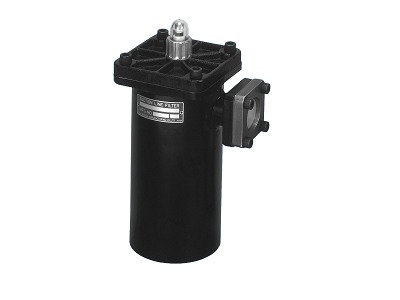

产品外观
FS 产品图片待补充
FS吸油管路过滤器
产品特点
- 吸油管路过滤器，带壳体设计
- 当滤芯堵塞时，红色指示环上升提示更换
- 通径 1/2～3（04～24），流量范围广
- 可选堵塞检测装置（目视型/电接点型）
- 滤芯从顶部拆卸，维护方便
- 使用矿物油以外的液压油时密封材质会变化
型号代码 示例：W-FSs04-100S04T
※
流体种类
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油 |
| W | 水乙二醇 |
| F | 磷酸酯油 |
| QE | 脂肪酸酯油 |
FS
型号
※
附件
| 符号 | 类型 |
|---|---|
| 无符号 | 无附件 |
| s | 目视指示器 |
| e | 电接点指示器 |
| m | 磁铁 |
04
系列号
| 系列号 | 口径 |
|---|---|
| 04 | 1/2 |
| 06 | 3/4 |
| 08 | 1" |
| 10 | 1¼" |
| 12 | 1½" |
| 16 | 2" |
| 20 | 2½" |
| 24 | 3" |
100S
过滤精度(μm)
滤材
滤材
| 精度范围 | 滤材 |
|---|---|
| 60~400 | S(不锈钢网) |
04
连接口径
T
连接方式
| 符号 | 方式 |
|---|---|
| T | 螺纹型 |
| F | 法兰型 |
※
安装支架
备用滤芯代码 示例：FS04-100SW-W
FS
FS
04
系列号
100
精度(μm)
SW
滤材
W
流体
常用型号 - FS吸油管路过滤器 | MASUDA增田原装进口
| 常用型号 |
|---|
| FS04-100S04T |
| FS06-100S06T |
| FS08-100S08T |
| FS10-100S10F |
| FS12-100S12F |
| FS16-100S16F |
| FS20-100S20F |
| FS24-100S24F |
| W-FS04-100S04T |
| W-FS06-100S06T |
| W-FS08-100S08T |
| W-FS10-100S10F |
| W-FS12-100S12F |
| W-FS16-100S16F |
| W-FS20-100S20F |
| W-FS24-100S24F |
| F-FS04-100S04T |
| F-FS06-100S06T |
| F-FS08-100S08T |
| 常用型号 |
|---|
| F-FS10-100S10F |
| F-FS12-100S12F |
| F-FS16-100S16F |
| F-FS20-100S20F |
| F-FS24-100S24F |
| QE-FS04-100S04T |
| QE-FS06-100S06T |
| QE-FS08-100S08T |
| QE-FS10-100S10F |
| QE-FS12-100S12F |
| QE-FS16-100S16F |
| QE-FS20-100S20F |
| QE-FS24-100S24F |
| FSs06-100S06T |
| FSs08-100S08T |
| FSs10-100S10F |
| FSs12-100S12F |
| FSs16-100S16F |
| FSs20-100S20F |
| 常用型号 |
|---|
| FSs24-100S24F |
| W-FSs06-100S06T |
| W-FSs08-100S08T |
| W-FSs10-100S10F |
| W-FSs12-100S12F |
| W-FSs16-100S16F |
| W-FSs20-100S20F |
| W-FSs24-100S24F |
| F-FSs06-100S06T |
| F-FSs08-100S08T |
| F-FSs10-100S10F |
| F-FSs12-100S12F |
| F-FSs16-100S16F |
| F-FSs20-100S20F |
| F-FSs24-100S24F |
| QE-FSs06-100S06T |
| QE-FSs08-100S08T |
| QE-FSs10-100S10F |
| 配套滤芯 |
|---|
| FS04-100SW |
| FS06-100SW |
| FS08-100SW |
| FS10-100SW |
| FS12-100SW |
| FS16-100SW |
| FS20-100SW |
| FS24-100SW |
| FS04-100SW-W |
| FS06-100SW-W |
| FS08-100SW-W |
| FS10-100SW-W |
| FS12-100SW-W |
| FS16-100SW-W |
| FS20-100SW-W |
| FS24-100SW-W |
| FS04-100SW-F |
| FS06-100SW-F |
| FS08-100SW-F |
| FS10-100SW-F |
| FS12-100SW-F |
| FS16-100SW-F |
| FS20-100SW-F |
| FS24-100SW-F |
| FS04-100SW-QE |
| FS06-100SW-QE |
| FS08-100SW-QE |
| FS10-100SW-QE |
| FS12-100SW-QE |
| FS16-100SW-QE |
| FS20-100SW-QE |
| FS24-100SW-QE |
