FS、FR吸油（回油）过滤器

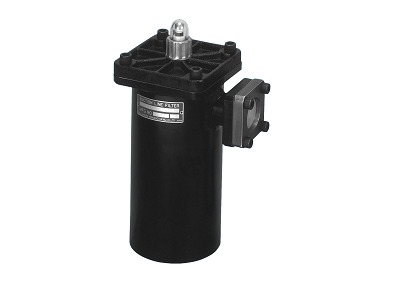

产品外观
FS(FR) 产品图片待补充
FS、FR吸油（回油）过滤器
产品特点
- 吸油/回油两用过滤器
- 通径 1/2～3（04～24）
- 可选堵塞检测装置
- 适用于多种液压系统应用场景
型号代码
FS（吸油过滤器）
示例：W-FSs04-100S04T
※
流体种类
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油 |
| W | 水乙二醇 |
| F | 磷酸酯油 |
| QE | 脂肪酸酯油 |
FS
型号
※
附件
| 符号 | 类型 |
|---|---|
| 无符号 | 无 |
| S | 目视指示器 |
| E | 电接点指示器 |
| M | 磁铁 |
04
系列号
100S
过滤精度(μm)
滤材
滤材
| 精度范围 | 滤材 |
|---|---|
| 60~400 | S(不锈钢网) |
T
连接方式
FR（回油过滤器）
示例：FRs08-10P
※
流体种类
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油 |
| W | 水乙二醇 |
| F | 磷酸酯油 |
| QE | 脂肪酸酯油 |
FR
型号
08
系列号
10
过滤精度(μm)
| 滤材 | 精度范围 |
|---|---|
| P(纸) | 3,5,10,20,40 |
| S(不锈钢网) | 5~400 |
P
滤材
■ 备用元件代码 示例 FS32-100SW
型号滤芯精度
（微米表示）滤芯材质适用流体
（微米表示）滤芯材质适用流体
| 符号 | 型号 |
|---|---|
| FS | 吸油规格 |
| FR | 回油规格 |
| 32 |
| 微米表示 |
|---|
| 003～400 |
| 符号 | 滤芯材质 |
|---|---|
| P | 纸 |
| SW | 不锈钢丝网 |
| 符号 | 适用流体 |
|---|---|
| 无符号 | 普通矿物油：标准 |
| W | 水乙二醇类 |
常用型号 - FS、FR吸油（回油）过滤器 | MASUDA增田原装进口
| 常用型号 |
|---|
| FS32-100S |
| FSS32-100S |
| FSE32-100S |
| FR32-100S |
| FRS32-100S |
| FRE32-100S |
| W-FS32-100S |
| W-FSS32-100S |
| W-FSE32-100S |
| W-FR32-100S |
| W-FRS32-100S |
| W-FRE32-100S |
| 常用型号 |
|---|
| F-FS32-100S |
| F-FSS32-100S |
| F-FSE32-100S |
| F-FR32-100S |
| F-FRS32-100S |
| F-FRE32-100S |
| QE-FS32-100S |
| QE-FSS32-100S |
| QE-FSE32-100S |
| QE-FR32-100S |
| QE-FRS32-100S |
| QE-FRE32-100S |
| 配套滤芯 |
|---|
| FS32-100SW |
| FS32-100SW-W |
| FS32-100SW-QE |
| FR32-100SW |
| FR32-100SW-W |
| FR32-100SW-QE |
