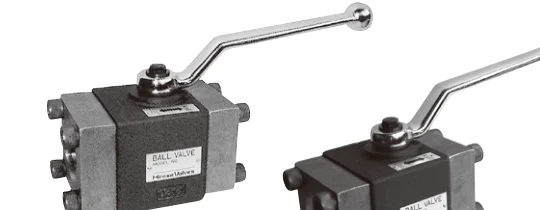

BV·HB·HBV 球阀
HBVD 系列
Hirose Valve Industry Co., Ltd. · Made in Japan
- 液压专用球阀，90° 手柄操作即可实现全开/全关，开关状态一目了然
- 精密研磨球体 + 特殊树脂阀座，实现完全切断、零内漏
- 相比传统截止阀，流阻大幅降低，节能高效
- 通径覆盖 1/8B ~ 2B，最高工作压力可达 50MPa
- 螺纹或法兰连接，适用于高压液压系统通断控制
- 可作为二通或三通手动切换阀使用
型号代码说明
├─ F：磷酸酯液压油用（无记号 = 一般矿物油）
├─ BV-T / HBV-…：液压用球阀（T=螺纹, F/G=法兰）
├─ 01~20：公称通径（1/8B ~ 2B）
├─ SS：不锈钢阀体（无记号 = 碳钢）
├─ 21：设计编号
规格概要
| 型号 | 通径 | 最高压力 | 连接方式 | 重量 (kg) |
|---|---|---|---|---|
| HBV-F02-14-262 | 1/4 | 21MPa | 法兰 | 3.5 |
| HBV-F03-14-262 | 3/8 | 21MPa | 法兰 | 3.2 |
| HBV-F04-14 | 1/2 | 21MPa | 法兰 | 3.1 |
| HBV-F06-19 | 3/4 | 21MPa | 法兰 | 4.6 |
| HBVD-F08-25 | 1 | 21MPa | 法兰 | 6.1 |
| HBVD-F10-25 | 1-1/4 | 21MPa | 法兰 | 6.0 |
| HBVD-F12-32 | 1-1/2 | 21MPa | 法兰 | 15.6 |
| HBVD-F16-40 | 2 | 21MPa | 法兰 | 34.0 |
⚠️ HBVD-F16 在高压下开关力大，请使用辅助手柄（约30cm钢管）。
典型应用
| 钢铁设备 | 高压液压系统管路通断、测试回路 |
| 建设机械 | 挖掘机、装载机液压系统保压/切断 |
| 工作机械 | 机床液压站、夹具油路控制 |
| 船舶/发电厂 | 高压液压系统、安全回路 |
| 医疗设备 | 高压小流量精密控制场合 |
