BV·HB·HBV 球阀

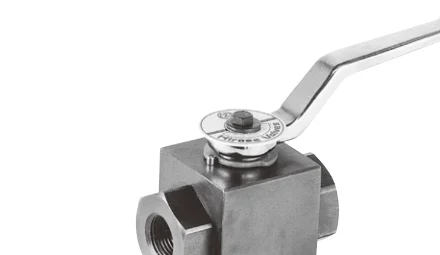

HB50-T 系列
Hirose Valve Industry Co., Ltd. · Made in Japan
- 液压专用球阀，90° 手柄操作即可实现全开/全关，开关状态一目了然
- 精密研磨球体 + 特殊树脂阀座，实现完全切断、零内漏
- 相比传统截止阀，流阻大幅降低，节能高效
- 通径覆盖 1/8B ~ 2B，最高工作压力可达 50MPa
- 螺纹或法兰连接，适用于高压液压系统通断控制
- 可作为二通或三通手动切换阀使用
型号代码说明
├─ F：磷酸酯液压油用（无记号 = 一般矿物油）
├─ BV-T / HBV-…：液压用球阀（T=螺纹, F/G=法兰）
├─ 01~20：公称通径（1/8B ~ 2B）
├─ SS：不锈钢阀体（无记号 = 碳钢）
├─ 21：设计编号
规格概要
| 型号 | 连接螺纹 | 通径 | 最高压力 | L (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| HB5D-T02-11 | Rc 1/4 | 9 | 50MPa | 64 | 0.8 |
| HB5D-T03-11 | Rc 3/8 | 9 | 50MPa | 64 | 0.8 |
| HB5D-T04-11 | Rc 1/2 | 14 | 50MPa | 85 | 1.4 |
| 型号 | 螺纹 Z | L | L1 | 通径 d | A | B | C | E | K六角 | L2 | h0 | H | 重量 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HB50-T02-11 | 1/4 | 64 | 40 | 9 | 40 | 20 | 17 | 12 | 30 | 100 | 56 | 77 | 0.8 |
| HB50-T03-11 | 3/8 | 64 | 40 | 9 | 40 | 20 | 17 | 12 | 30 | 100 | 56 | 77 | 0.8 |
| HB50-T04-11 | 1/2 | 85 | 53 | 14 | 50 | 25 | 22 | 16 | 50 | 130 | 69 | 99 | 1.4 |
⚠️ 50MPa 超高压球阀，钢制阀体。最高使用压力 50MPa。
典型应用
| 钢铁设备 | 高压液压系统管路通断、测试回路 |
| 建设机械 | 挖掘机、装载机液压系统保压/切断 |
| 工作机械 | 机床液压站、夹具油路控制 |
| 船舶/发电厂 | 高压液压系统、安全回路 |
| 医疗设备 | 高压小流量精密控制场合 |
