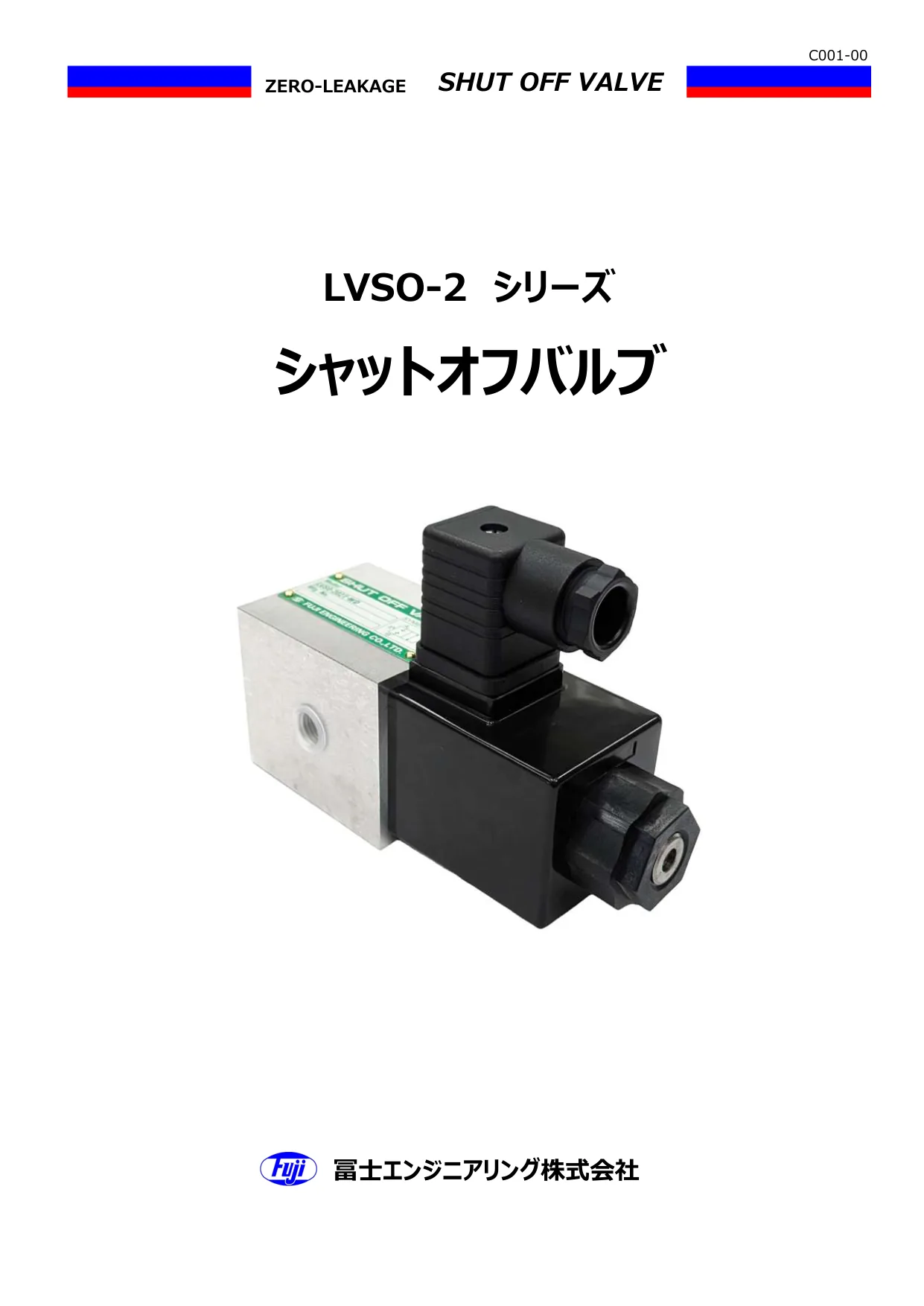

产品外观
LVSO-2 系列 电磁铁操作式弹簧回位二方向阀（零泄漏截止阀）
概述
LVSO-2 系列是富士工程（FUJI ENGINEERING）基于"零泄漏"理论制造的电磁铁操作式弹簧回位二方向阀（截止阀）。为实现"零泄漏"，采用带球状提升（Ball Poppet）形状活塞的金属密封（Metal Seat）结构；同时由于压力与流体相互平衡的内部结构，活塞不产生多余的轴向推力，通电时不给电磁铁增加额外负荷，断电时仅靠弹簧力即可使活塞回位。
A、B 两端口结构可实现省配管，作动油可从 A 端口或 B 端口任一方向流过。阀内部密封部、活塞滑动部及电磁铁铁芯连接部均以 O 形圈密封，作动油不会泄漏到阀体外部，采用湿式电磁铁（Wet Type Solenoid）。
特长 · 特性
- 零泄漏：球状提升（Ball Poppet）活塞 + 金属密封（Metal Seat）结构，实现真正零泄漏
- 压力与流体平衡的内部结构，活塞不产生多余轴向推力；通电压力作动、断电仅靠弹簧力回位，电磁铁负荷小
- A、B 两端口结构，省配管；A、B 任一方向均可通油
- 常闭（NC / ノーマルクローズ）形式
- 内部密封部、活塞滑动部及电磁铁铁芯连接部均以 O 形圈密封，作动油不外漏
- 铝制阀体（A2017），轻量紧凑（※不可使用高含水作动液 HWBF）
- 安装姿势无限制
- 符合 RoHS
型号构成
基本型式：LVSO-2（最高使用压力 14 MPa），示例型号：LVSO-202T-WA1-F-ML-W
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | LVSO-2 | 电磁铁操作式弹簧回位二方向阀（最高使用压力 14 MPa） |
| ② 呼径 | 02 | 1/4″ |
| ③ 配管连接 | T / G | T：螺纹连接型（スレッド型）／ G：垫片连接型（ガスケット型） |
| ④ 电磁铁类型 | WA1 / WA2 WD1 / WD2 WA1D / WA2D | 湿式电磁铁（DIN 插座连接）：AC100V / AC200V / DC12V / DC24V；WA1D、WA2D 为湿式交直流转换型（AC100V / AC200V） |
| ⑤ 适用流体 | 无记号 / F | 石油系液压油（矿物油）／ 难燃液压油（合成系） |
| ⑥ 手动锁定机构 | 无记号 / ML | 无 ／ 带手动锁定机构 |
| ⑦ 防滴结构 | 无记号 / W | 无 ／ 防滴结构（IP52 相当），适用于 WA※、WD※ |
| ⑧ 其他选项 | L / S | L：带指示灯 ／ S：带浪涌吸收器（适用于 WA※、WD※） |
主要型号：
LVSO-2
LVSO-202T
LVSO-203T
LVSO-204T
LVSO-206T
LVSH-2
HLS-2
同系列另有电磁铁操作 LVSH-2、HLS-2 等，阀体结构与操作方式共通。
规格参数
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | G 型用底板 | 重量（kg） T 型 / G 型 |
|---|---|---|---|---|---|---|
| LVSO-202※ | 02（1/4″） | 15 | 14 | A2017（铝合金） | Z-202 | 0.9 / 1.1 |
※ 电磁铁类型：AL-2（湿式）、DL-2（湿式）、ADL-2（湿式交直流转换）。本 catalog 以 1/4″（202）规格记载；3/8″、1/2″、3/4″（203 / 204 / 206）规格欢迎来电咨询确认。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400cSt（mm²/s）；使用温度 0~60℃
- 耐久性：零泄漏阀特性下，约 50 万次为耐久性（寿命）参考值（推荐使用条件下）；客户自行分解·组装将不在保修范围内
- 污染度管理：建议 NAS 等级 9 级以内
- 注意：请勿使阀保持作动状态超过 48 小时（作动状态＝电磁铁通电加压状态）。活塞由 O 形圈支承，长时间不滑动会因油膜切断发生"贴附现象"，导致活塞无法靠弹簧力回位，请定期作动（最长 48 小时内 1 次，理想每日 1~数次）
- 使用难燃液压油（合成系）时采用氟系 O 形圈
- ※ 铝制阀体，不可使用高含水作动液（HWBF）
