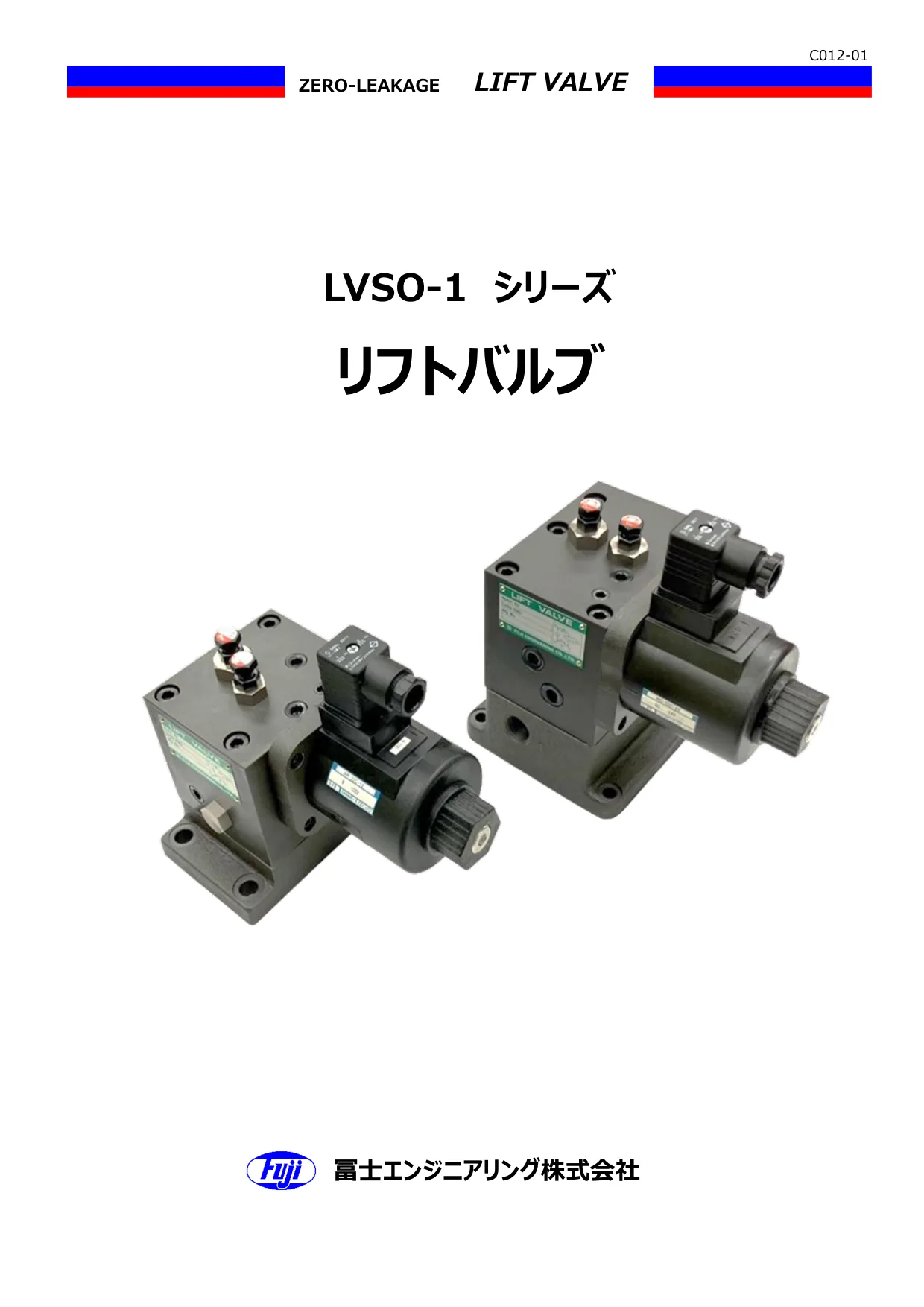

产品外观
LVSO-1 系列 提升阀（LIFT VALVE，带压力补偿功能）
概述
LVSO-1 系列是富士工程（FUJI ENGINEERING）基于"零泄漏"理论制造的提升阀（LIFT VALVE），将"电磁铁操作式弹簧回位二方向阀（截止阀）"与"止回阀"、"低噪音溢流阀"、"带压力补偿功能的节流阀"四种阀功能一体化的复合阀，专用于单作用气缸式升降装置（升降机等）。
"带压力补偿功能的节流阀"内置补偿阀芯（Compensating Spool）：即便负荷压力（升降机载重）发生变动，也能将气缸的下降速度保持恒定，从而实现平稳、安全的自重下降控制。"低噪音溢流阀"的压力设定使气缸上升速度保持恒定，其虽为直动溢流结构，但凭借低噪音机构运转安静。
截止阀为实现"零泄漏"，采用带球状提升（Ball Poppet）形状活塞的金属密封（Metal Seat）结构；压力与流体相互平衡的内部结构使活塞不产生多余轴向推力，通电时不给电磁铁增加额外负荷，断电时仅靠弹簧力回位。阀内部密封部及活塞滑动部均以 O 形圈密封，作动油不外漏。截止阀与止回阀共同保压，使气缸在任意位置完全停止。本阀为常闭（NC）形式，安装姿势无限制，垫片连接（G）、FC250 铸铁阀体。
特长 · 特性
- 四阀一体复合结构：截止阀（二方向阀）+ 止回阀 + 低噪音溢流阀 + 压力补偿功能节流阀，省配管、省空间
- 压力补偿节流：内置补偿阀芯（Compensating Spool），负荷（升降机载重）变动时下降速度仍保持恒定；流量变动率 ±7%
- 零泄漏：球状提升（Ball Poppet）活塞 + 金属密封（Metal Seat）结构，实现真正零泄漏
- 专用于单作用气缸式升降装置（升降机等）：实现自重下降的恒定速度控制与任意位置完全停止
- 低噪音溢流阀压力设定使上升速度保持恒定，直动溢流结构 + 低噪音机构，运转安静
- 常闭（NC / ノーマルクローズ）形式；安装姿势无限制
- 可选防跳机构（JP）、手动锁定机构、防滴结构、热带处理等；溢流阀压力设定 5~14 MPa（标准品），10~21 MPa 时末尾标记「-P21」
- 符合 RoHS
型号构成
基本型式：LVSO-1（最高使用压力 21 MPa），示例型号：LVSO-103G-A1-F-ML-W
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | LVSO-1 | 提升阀（带压力补偿，最高使用压力 21 MPa） |
| ② 呼径 | 03 / 04 | 3/8″ / 1/2″ |
| ③ 配管连接 | G | 垫片连接型（ガスケット型） |
| ④ 电磁铁类型 | 干式：A1 / A2 A1-TB / A2-TB 湿式：WD1 / WD2 WD1X / WD2X 湿式交直转换：WA1D / WA2D 防爆型：SEA1 / SEA2 SED1 / SED2 | 干式：A1=引线连接 AC100V、A2=引线连接 AC200V、A1-TB=端子箱型 AC100V、A2-TB=端子箱型 AC200V；湿式：WD1=DIN 连接器 DC12V、WD2=DIN 连接器 DC24V、WD1X=引线连接 DC12V、WD2X=引线连接 DC24V；湿式交直转换：WA1D=DIN 连接器 AC100V、WA2D=DIN 连接器 AC200V；防爆型：SEA1=AC100V、SEA2=AC200V、SED1=DC12V、SED2=DC24V |
| ⑤ 适用流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
| ⑥ 手动锁定机构 | 无记号 / ML | 无 ／ 带手动锁定机构（ML 不适用引线连接型电磁铁，干式·湿式引线连接均不可并用） |
| ⑦ 防滴结构 | 无记号 / W | 无 ／ 防滴结构（IP52 相当） |
| ⑧ 其他选项 | L / S / JP / TH / P21 | L：带指示灯（仅干式；引线连接型·防爆型不适用）／ S：带浪涌吸收器（适用于 A※-TB、WD※）／ JP：带防跳（Jumping 防止）机构 ／ TH：热带处理（仅干式）／ P21：21 MPa 用溢流阀 |
主要型号：
外寸图与使用说明书请参阅富士工程官网；本 catalog 未记载的电压及特殊仕样属特殊规格，欢迎来电咨询确认。
规格参数
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 许容背压（MPa） | 阀体材质 | G 型用底板型式 | 重量（kg） 干式 / 端子箱 / 湿式·交直转换 / 防爆型 |
|---|---|---|---|---|---|---|---|
| LVSO-103G-※※ | 03（3/8″） | 25 | 21 | 0.07 | FC250（铸铁） | ZLV1-03 | 5.3 / 5.4 / 6.4 / 9.7 |
| LVSO-104G-※※ | 04（1/2″） | 40 | 21 | 0.07 | FC250（铸铁） | ZLV1-04 | 6.8 / 6.9 / 7.8 / 10.6 |
※ 重量随电磁铁型式不同：干式（SM-4A-92）、干式端子箱型（SM-4A-93）、湿式（WD-30C / WD-32C）、湿式交直转换（WR-32C）、防爆型（SBHA-5A-Z※※ / SBHD-5A-Z※※）。压力补偿的最低作动压力：差压 1.0 MPa 以上使用；压力补偿流量变动率 ±7%。溢流阀压力设定范围：标准品 5~14 MPa；希望 10~21 MPa 时型号末尾附加「-P21」；无压力调整指示时出厂设定为 14 MPa 作动。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400cSt（mm²/s）；使用温度 0~60℃
- 污染度管理：建议 NAS 等级 9 级以内
- 耐久性：零泄漏阀特性下，约 50 万次为耐久性（寿命）参考值（推荐使用条件下）；客户自行分解·组装将不在保修范围内
- 压力调整（溢流阀）：松开锁紧螺母，向右旋转调压螺栓压力上升、向左旋转压力下降，调到任意压力后用锁紧螺母固定；无特别指示时出厂为 14 MPa 设定
- 流量调整（压力补偿式节流阀）：出厂时流量调整螺栓为全开状态；松开锁紧螺母，向右旋转流量减少、向左旋转流量增加，调整到任意流量后用锁紧螺母固定
- 压力补偿使用条件：压力补偿的最低作动压力请在差压 1.0 MPa 以上使用
- 使用难燃液压油（含水系·合成系）时采用氟系 O 形圈；对近年性能提升的多类作动油，O 形圈耐油性请用户自行确认
