产品外观

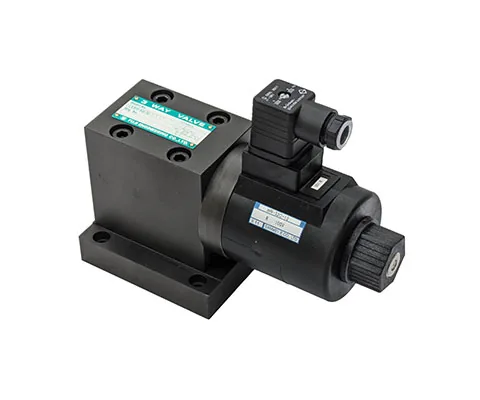

LVSH-5 系列 电磁铁操作式弹簧回位三方向阀（零泄漏 3 通阀）

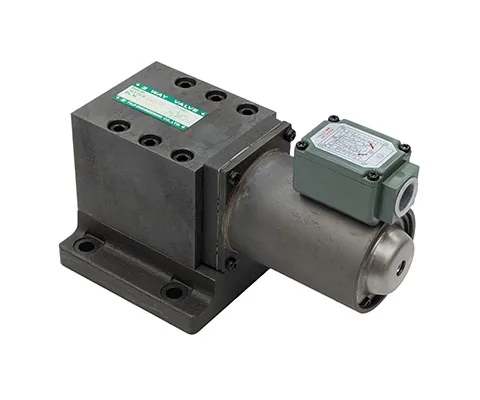

LVSH-5 系列 产品外观（底板安装型）
概述
LVSH-5 系列是富士工程（FUJI ENGINEERING）基于"零泄漏"理论制造的电磁铁操作式弹簧回位三方向阀（3 通阀）。为实现"零泄漏"，采用带球状提升（Ball Poppet）形状活塞的金属密封（Metal Seat）结构；同时由于压力与流体相互平衡的内部结构，活塞不产生多余的轴向推力，通电时电磁铁不承受额外负荷，非通电时仅靠弹簧力使活塞回位。
本阀 A 口为常闭（NC）结构，B 口、C 口为常开（NO）结构。非通电时作动油由 C 口流向 B 口；通电时作动油由 C 口切换流向 A 口。通常使用时作动油从 C 口流入。需要注意：在作动油流向由 C→B 切换为 C→A 的瞬间，A、B、C 三口会瞬时全部连通，请充分注意液压系统的压力变动与耐压（反向切换时同理）。
特长 · 特性
- 零泄漏：球状提升（Ball Poppet）活塞 + 金属密封（Metal Seat）结构，实现真正零泄漏
- 压力与流体平衡的内部结构，活塞不产生多余轴向推力；通电时电磁铁不承受额外负荷，非通电时仅靠弹簧力回位
- 三方向（3 通）切换：A 口常闭（NC），B、C 口常开（NO）；非通电 C→B，通电 C→A
- 内部密封部及活塞滑动部均以 O 形圈密封，作动油不外漏
- 电磁铁提供湿式（DIN 连接）与防爆型两种系列可选
- 安装姿势无限制
- 符合 RoHS
型号构成
基本型式：LVSH-5（最高使用压力 35 MPa），示例型号：LVSH-502G-WD
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | LVSH-5 | 电磁铁操作式弹簧回位三方向阀（最高使用压力 35 MPa） |
| ② 呼径 | 02 / 03 / 04 | 1/4″ / 3/8″ / 1/2″ |
| ③ 配管连接 | G | 垫片连接型（ガスケット型，底板安装） |
| ④ 电磁铁类型 | WD1 / WD2 WA1D / WA2D SEA1 / SEA2 SED1 / SED2 | 湿式：WD1=DIN 连接 DC12V、WD2=DIN 连接 DC24V；湿式交直流转换：WA1D=DIN 连接 AC100V、WA2D=DIN 连接 AC200V；防爆型：SEA1=AC100V、SEA2=AC200V、SED1=DC12V、SED2=DC24V |
| ⑤ 适用流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
| ⑥ 手动锁定机构 | 无记号 / ML | 无 ／ 带手动锁定机构 |
| ⑦ 防滴结构 | 无记号 / W | 无 ／ 防滴结构（IP52 相当） |
| ⑧ 其他选项 | L / S / SOD / PA / PD | L：带指示灯（防爆型不适用）／ S：带浪涌吸收器（适用于 WD※）／ SOD：带检测销 ／ PA：带接近传感器 AC ／ PD：带接近传感器 DC（PA、PD 不可并用；SOD 不可并用） |
主要型号：
LVSH-5
LVSH-502G
LVSH-503G
LVSH-504G
HLS-5
上表未记载的电压属于特殊规格，请向厂家咨询确认。型号构成中未记载的特殊规格，亦请咨询确认。
规格参数
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | G 型用底板 |
|---|---|---|---|---|---|
| LVSH-502G-※※ | 02（1/4″） | 20 | 35 | FC250 | Z-502 |
| LVSH-503G-※※ | 03（3/8″） | 50 | 35 | FC250 | Z-503 |
| LVSH-504G-※※ | 04（1/2″） | 70 | 35 | FC250 | Z-504 |
重量随电磁铁类型不同：湿式 / 湿式交直流转换（WD※、WA※D）——502 为 4.5 kg、503 为 4.9 kg、504 为 5.5 kg；防爆型（SEA※、SED※）——502 为 8.3 kg、503 为 8.7 kg、504 为 9.3 kg。压力降下特性试验条件：出光ダフニースーパーハイドロ 46ST、油温 40℃、油粘度 ISO VG46。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400cSt（mm²/s）；使用温度 0~60℃
- 耐久性：零泄漏阀特性下，约 50 万次为耐久性（寿命）参考值（推荐使用条件下）；客户自行分解·组装将不在保修范围内
- 污染度管理：建议 NAS 等级 9 级以内
- 注意：请勿使阀保持作动状态超过 48 小时（作动状态＝电磁铁通电加压状态）。活塞由 O 形圈支承，长时间不滑动会因油膜切断发生"贴附现象"，导致活塞无法靠弹簧力回位，请定期作动（最长 48 小时内 1 次，理想每日 1~数次）
- 切换注意：作动油流向由 C→B 切换为 C→A（或反向）的瞬间，A、B、C 三口瞬时全部连通，请注意液压系统的压力变动与耐压
- 使用难燃液压油（含水系·合成系）时采用氟系 O 形圈
- 近年性能提升的多样作动油对 O 形圈的耐油性尚未全部确认，需由用户自行确认
