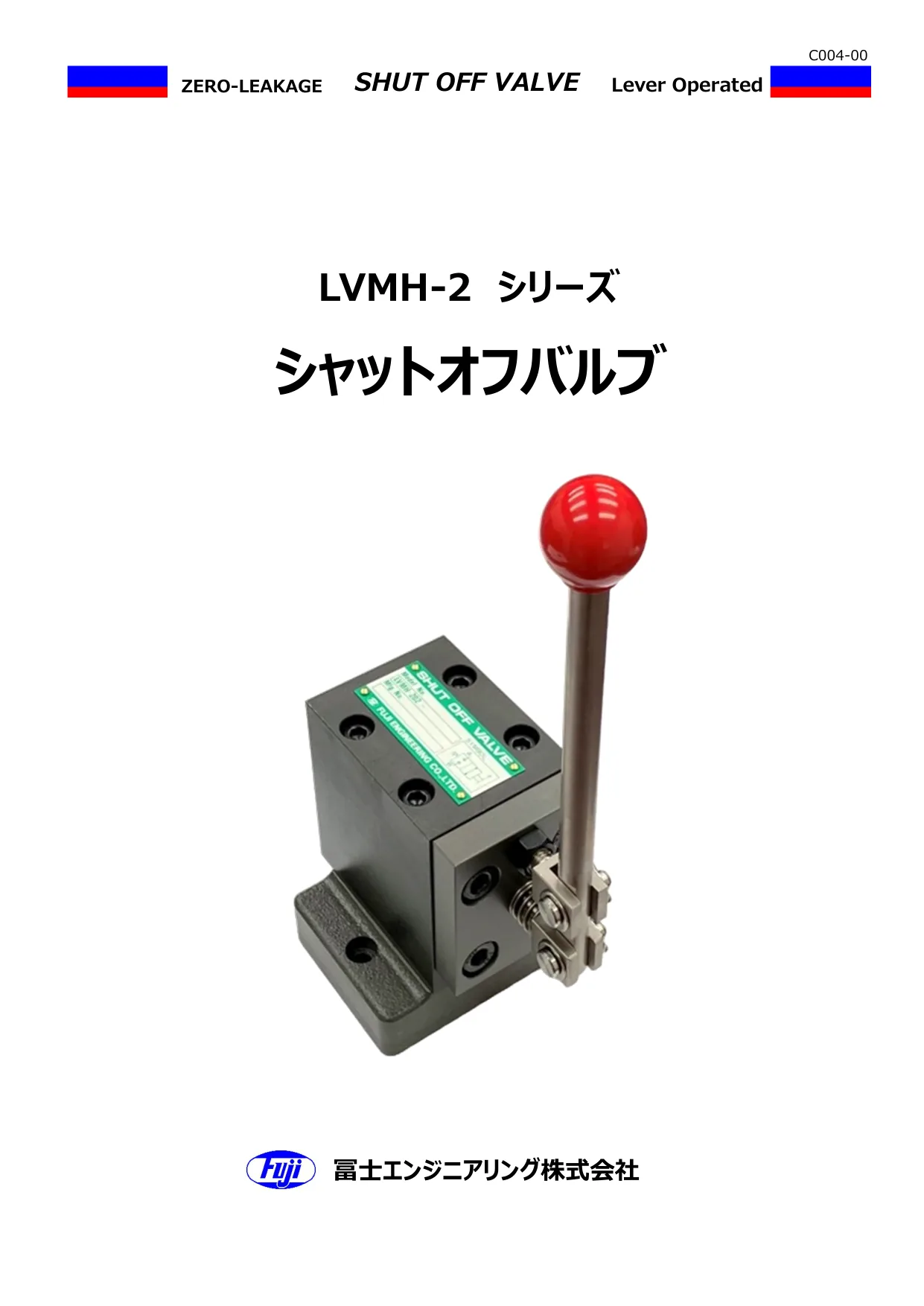

产品外观
LVMH-2 系列 手柄操作式弹簧回位二方向阀（零泄漏截止阀）
概述
LVMH-2 系列是富士工程（FUJI ENGINEERING）基于"零泄漏"理论制造的手柄操作式弹簧回位二方向阀（截止阀）。为实现"零泄漏"，采用带球状提升（Ball Poppet）形状活塞的金属密封（Metal Seat）结构；同时由于压力与流体相互平衡的内部结构，活塞不产生多余的轴向推力，手柄操作平滑轻快，松开手柄后仅靠弹簧力即可使活塞回位。
A、B 两端口结构可实现省配管，作动油可从 A 端口或 B 端口任一方向流过，并提供常闭（NC）与常开（NO）两种形式。外部操作部除手柄操作（LVMH）外，还有电磁铁操作（LVSH）与液气压先导操作（LVPH），阀体结构共通，可根据使用场景自由选择操作类型。
特长 · 特性
- 零泄漏：球状提升（Ball Poppet）活塞 + 金属密封（Metal Seat）结构，实现真正零泄漏
- 压力与流体平衡的内部结构，活塞不产生多余轴向推力；手柄操作平滑轻快，松手后仅靠弹簧力回位
- A、B 两端口结构，省配管；A、B 任一方向均可通油
- 常闭（NC / ノーマルクローズ）与常开（NO / ノーマルオープン）两种形式可选
- 与电磁铁操作（LVSH）、液气压先导操作（LVPH）阀体结构共通，多种操作类型自由选择
- 内部密封部及活塞滑动部均以 O 形圈密封，作动油不外漏
- 安装姿势无限制
- 符合 RoHS
型号构成
基本型式：LVMH-2（最高使用压力 35 MPa），示例型号：LVMH-202T-NO-DT-F
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | LVMH-2 | 手柄操作式弹簧回位二方向阀（最高使用压力 35 MPa） |
| ② 呼径 | 02 / 03 / 04 / 06 | 1/4″ / 3/8″ / 1/2″ / 3/4″ |
| ③ 配管连接 | T / G | T：螺纹连接型（スレッド型）／ G：垫片连接型（ガスケット型）（206 不适用垫片型） |
| ④ 功能 | 无记号 / NO | 常闭（NC）／ 常开（NO）（DT、DTB 不适用） |
| ⑤ 操作方法 | 无记号 / DT / DTB | 弹簧回位 ／ 外爪式保持型（Detent）／ 内球式保持型（Detent） |
| ⑥ 适用流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
| ⑦ 其他选项 | SOD / PA / PD | SOD：带检测销 ／ PA：带接近传感器 AC ／ PD：带接近传感器 DC（PA·PD 不可并用；SOD 不可并用） |
主要型号：
LVMH-2
LVMH-202
LVMH-203
LVMH-204
LVMH-206
LVMH-206G
HLM-2
规格参数
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | 手柄操作力（kg） | 重量（kg） T 型 / G 型 | G 型用底板 |
|---|---|---|---|---|---|---|---|
| LVMH-202※ | 02（1/4″） | 20 | 35 | FC250 | 3.0~6.0 | 2.0 / 2.3 | Z-202 |
| LVMH-203※ | 03（3/8″） | 50 | 35 | FC250 | 3.0~6.0 | 3.0 / 3.4 | Z-203 |
| LVMH-204※ | 04（1/2″） | 70 | 35 | FC250 | 3.0~6.0 | 3.2 / 3.9 | Z-204 |
| LVMH-206G | 06（3/4″） | 180 | 35 | FC250 | 3.0~6.0 | － / 6.0 | Z-206 |
※ 仅 LVMH-204T 的阀体材质为 FCD400（球墨铸铁），其余为 FC250（灰铸铁）。206 型号仅提供 T（螺纹连接）形式。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400cSt（mm²/s）；使用温度 0~60℃
- 耐久性：零泄漏阀特性下，约 50 万次为耐久性（寿命）参考值（推荐使用条件下）；客户自行分解·组装将不在保修范围内
- 污染度管理：建议 NAS 等级 9 级以内
- 注意：请勿使阀保持作动状态超过 48 小时（作动状态＝手柄操作加压状态）。活塞由 O 形圈支承，长时间不滑动会因油膜切断发生"贴附现象"，导致活塞无法靠弹簧力回位，请定期作动（最长 48 小时内 1 次，理想每日 1~数次）
- 使用难燃液压油（含水·合成系）时采用氟系 O 形圈
