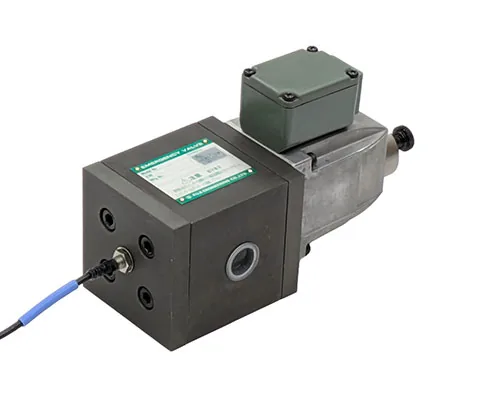

产品外观
EMS / EMVL / EML 系列 管路破裂保护阀（带传感器紧急遮断阀 EMERGENCY VALVE）
概述
EMS / EMVL / EML 系列是富士工程（FUJI ENGINEERING）带接近传感器的管路破裂保护阀（紧急遮断阀）。当 B 配管管路上发生配管破损等故障导致液压缸坠落时用于保护。从 A 口向 B 口发生超过设定流量的急剧流量时，由 A-B 口间流速产生的压差自动关闭内部流路，瞬时切断 A 口侧的作动油流动。
本系列提供三种型式：EMS 系列——接近传感器确认动作状态，并以传感器信号为触发由电磁铁操作多台同时遮断的多管型，距离较远也无时间差同时遮断，非常时可由电磁铁操作强制遮断；EMVL 系列——接近传感器确认动作状态，与传统 EMV 同样经先导口（PP）连接使多台联动同时遮断的多管型；EML 系列——接近传感器确认动作状态、仅遮断所安装配管的单管型。
本阀基本用于单作用液压缸。A 口与执行器（液压缸等）之间请用钢管连接或直接连接；B 口侧请用柔性配管（橡胶软管等）连接。本阀安装姿势无限制。
特长 · 特性
- 带接近传感器（基恩士放大器内置近接开关 EZ-8M），可确认阀的动作状态
- EMS：以传感器信号为触发电磁铁操作，远距离也无时间差同时遮断多台；非常时可由电磁铁强制遮断
- EMVL：经先导口（PP）连接多台联动同时遮断（与传统 EMV 同）
- EML：仅遮断所安装配管的单管型
- 管路破损·软管破裂时由流速压差自动瞬时遮断，防止液压缸坠落（升降装置橡胶软管破损坠落保护）
- 安装姿势无限制
- 符合 RoHS
型号构成
基本型式：EMS / EMVL / EML（最高使用压力 35 MPa），示例型号：EMS-04T-A1-TB-70-F
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | EMS / EMVL / EML | EMS：复数使用·带电磁铁操作 ／ EMVL：复数使用·带接近传感器 ／ EML：单体使用·带接近传感器 |
| ② 呼径 | 04 | 1/2″ |
| ③ 配管连接 | T | 螺纹连接型（スレッド型） |
| ④ 电磁铁种类（仅 EMS） | 无记号 / A1 / A2 A1-TB / A2-TB | 无记号：适用于 EML、EMVL ／ A1：引线连接 AC100V ／ A2：引线连接 AC200V ／ A1-TB：带端子箱 AC100V ／ A2-TB：带端子箱 AC200V |
| ⑤ 设定流量 | 无记号 / 数字 | 无记号：按最大流量出厂 ／ 数字：设定遮断流量，可调范围 15~80 L/min（参照遮断流量与阀开度特性图） |
| ⑥ 适应流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
主要型号：
EMS
EMVL
EML
EMS-04T
EMVL-04T
EML-04T
※ 使用传感器：基恩士（KEYENCE）制放大器内置近接开关「EZ-8M」。无遮断流量指示时按最大流量遮断设定；使用 EMVL 时务必指定遮断流量。
规格参数
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | 重量（kg） | 电磁铁分类 | 电磁铁型式 |
|---|---|---|---|---|---|---|---|
| EMS-04T-A※ | 04（1/2″） | 80 | 35 | FCD400 | 4.4 | 干式 | SM-4A-92 |
| EMS-04T-A※-TB | 04（1/2″） | 80 | 35 | FCD400 | 4.5 | 干式 | SM-4A-93 |
| EMVL-04T | 04（1/2″） | 80 | 35 | FCD400 | 4.3 | － | － |
| EML-04T | 04（1/2″） | 80 | 35 | FCD400 | 4.3 | － | － |
※ 使用传感器：基恩士（KEYENCE）制放大器内置近接开关「EZ-8M」。EMS 电磁铁为干式（ドライ型）；EMVL、EML 不带电磁铁。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46
- 污染度管理：建议 NAS 等级 9 级以内
- 遮断流量设定：作动油种类、油温、载荷等会改变阀的通过流量，建议按使用流量的 1.5~2 倍设定；油中混入气泡时，换向阀启动瞬间可能产生过大瞬间流速导致本阀误动作
- 调整方法：松开锁紧螺母，右拧流量调整螺栓遮断流量减小、左拧增大；确认遮断后务必锁紧螺母，锁紧后请勿再触动流量调整螺栓
- EMVL-04T 的先导口（PP）请用钢管连接
- 本阀仅非常时动作，长期不维护会因油中尘埃、异物导致锁死、动作不良；请进行油污染度管理并每 6 个月动作确认一次，建议定期大修（overhaul）
- 使用难燃液压油（含水·合成系）时采用氟系 O 形圈
