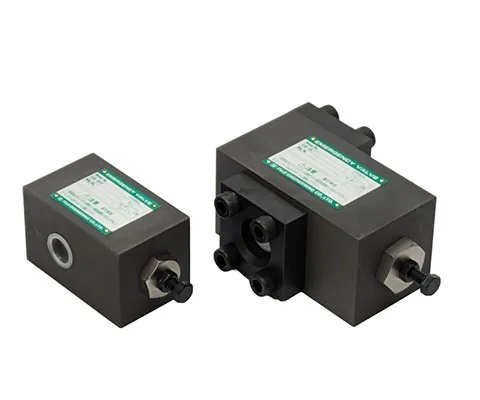

产品外观
EM / EMV 系列 管路破裂保护阀（紧急遮断阀 EMERGENCY VALVE）
概述
EM / EMV 系列是富士工程（FUJI ENGINEERING）的管路破裂保护阀（紧急遮断阀 EMERGENCY VALVE）。当 B 配管管路上发生配管破损等故障时，用于防止液压缸坠落。当从 A 口向 B 口发生超过设定值的急剧流量增加时，由 A-B 口之间流速所产生的压力差自动关闭内部流路，瞬时切断 A-B 口间的作动油流动。
本系列提供两种型式：EM 系列——仅遮断所安装配管的单体（单管遮断）型；EMV 系列——通过先导口（PP）将多台连接，其中一台动作时其余联动同时遮断的多管（联动遮断）型。两种型式均无需电气操作，停电时也能可靠动作。
本阀基本用于单作用液压缸。A 口与执行器（液压缸等）之间请用钢管连接或直接连接；B 口侧请用柔性配管（橡胶软管等）连接。本阀安装姿势无限制。
特长 · 特性
- 管路破损自动遮断：配管损坏产生超流量时，由流速压差自动瞬时关闭内部流路，防止液压缸坠落（升降装置橡胶软管破损坠落保护）
- 单管遮断 EM（单体使用）／ 多管联动遮断 EMV（经先导口 PP 连接多台同时遮断）两种型式可选
- 无需电气操作，停电时也能可靠动作
- 流量调整螺栓可设定遮断流量（建议按配管破损预想流量，即使用流量的 1.5~2 倍设定）
- 安装姿势无限制
- 符合 RoHS
型号构成
基本型式：EM / EMV（最高使用压力 35 MPa），示例型号：EM-03T-30-F
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | EM / EMV | EM：单体使用（单管遮断）／ EMV：复数使用（多管联动遮断） |
| ② 呼径 | 03 / 04 / 06 / 10 / 12 | 3/8″ / 1/2″ / 3/4″ / 1-1/4″ / 1-1/2″ |
| ③ 配管连接 | T / G / F | T：螺纹连接型（03・04・06 对应）／ G：垫片连接型（03・04・06 对应）／ F：法兰型（04・06・10・12 对应） |
| ④ 设定流量 | 无记号 / 数字 | 无记号：按最大流量出厂 ／ 数字：设定遮断流量（L/min），可调范围 03：10~50、04：20~80、06：30~120、10：50~350、12：100~500（10・12 参照遮断流量与阀开度特性图） |
| ⑤ 适应流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
主要型号：
EM
EMV
EM-03T
EM-04T
EM-06T
EMV-04T
EMV-06T
EM※-10F
EM※-12F
EM※ 表示 EM / EMV 通用。无遮断流量指示时，按各呼径最大流量遮断设定；使用 EMV 时务必指定遮断流量。
规格参数
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | 重量（kg） T 型 / G 型 / F 型 |
|---|---|---|---|---|---|
| EM※-03T/G | 03（3/8″） | 50 | 35 | FCD400 | 1.3 / 1.3 / － |
| EM※-04T/G/F | 04（1/2″） | 80 | 35 | FCD400 | 2.1 / 2.6 / 2.1 |
| EM※-06T/G/F | 06（3/4″） | 120 | 35 | FCD400 | 4.0 / 4.5 / 3.9 |
| EM※-10F | 10（1-1/4″） | 350 | 35 | FCD400 | － / － / 13.4 |
| EM※-12F | 12（1-1/2″） | 500 | 35 | FCD400 | － / － / 21.0 |
※ 型式中「EM※」表示 EM / EMV 通用。F 型重量不含法兰重量。法兰型（F）需另行订购管法兰（含安装螺栓、O 形圈）。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46
- 污染度管理：建议 NAS 等级 9 级以内
- 遮断流量设定：作动油种类、油温、载荷等会改变阀的通过流量，建议按配管破损预想流量设定（一般为使用流量的 1.5~2 倍）
- 油中混入空气气泡时，依作动压力不同，换向阀启动瞬间可能产生过大瞬间流速导致本阀误动作，请充分注意决定遮断流量
- 调整方法：松开锁紧螺母，右拧流量调整螺栓遮断流量减小、左拧增大；用液压缸作动测试确认遮断后务必强力锁紧螺母，锁紧后请勿再触动流量调整螺栓
- EMV（多管型）若各自单独设定会导致遮断流量参差，由本厂设定遮断流量，订货时请告知
- 本阀仅非常时动作，长期不维护会因油中尘埃、异物导致锁死、动作不良；请进行油污染度管理并每 6 个月动作确认一次，建议定期大修（overhaul）
- EMV 的先导口（PP）请用钢管连接
- 使用难燃液压油（含水·合成系）时采用氟系 O 形圈
