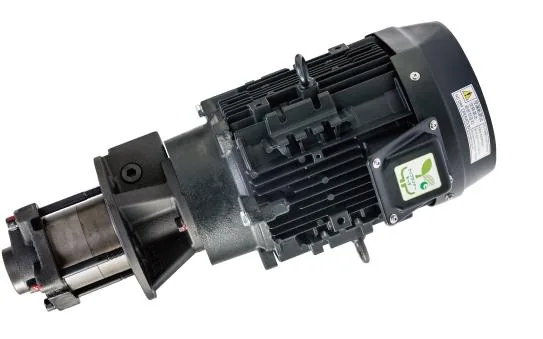

产品外观

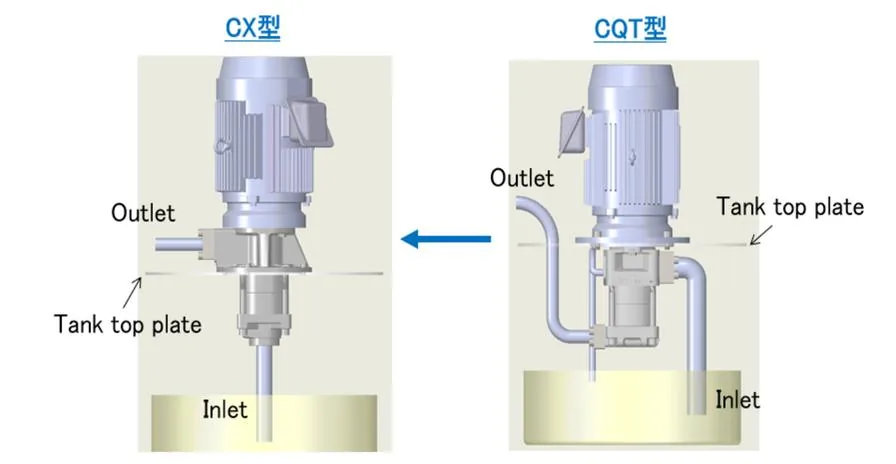

配管结构对比：左：CX 型 右：CQT 型
CX 系列高压冷却液泵（High-pressure Coolant Pump CX）
概述
CX 系列是住友精密工业推出的 High-pressure coolant pump（高压冷却液泵），主要用于机床等设备的冷却液高压输送。与前代 CQT 型相比，CX 型改变了吸排口位置与配管结构，使安装和更换作业工时大幅减少。
CX 型泵体与电机直连为一体，通过将电机法兰面垂直安装在冷却液箱顶盖板（tank top plate）上实现省空间布置。吸入侧无需配管法兰，配管连接方式采用 RC 螺纹（RC screw），显著提升施工性。
该系列支持变频器（inverter）控制实现节能运行，并通过在泵部分使用陶瓷材料提升耐久性。CX 型目前已在美国、欧盟、中国及东南亚等广泛国家和地区提供服务，符合海外电机标准。此外还可选装内置溢流阀（relief built-in）规格。
特长 · 特性
- 配管工时降低 / 成本削减（Piping labor: Cost reduction）：吸入与排出口位置已更改，与以往机型相比施工性显著提升；吸入侧无需配管法兰，配管连接方式采用 RC 螺纹（RC screw）
- 运行成本降低（Reduced running costs）：通过变频器控制可实现节能运行；与本公司变频器组合使用时无需压力传感器（pressure pickup），也可使用现有变频器运行；泵部分采用陶瓷材料，提升泵的耐久性
- 维护性提升（Improved maintenance performance）：可应急应对，与 E3P 一样客户可自行更换 gear housing set（齿轮箱组件）；无需外部泄油配管；本公司也单独销售 gear housing set
- 节能（Energy saving）：通过变频器控制可实现节能运行
- 符合海外电机标准（Compliant with overseas motor standards）：目前已在美国、欧盟、中国及东南亚等广泛国家和地区提供服务
- 可选内置溢流阀（Relief built-in also available）：内置溢流阀为可选规格
- 配管结构改良：通过改变配管结构，安装与更换工时大幅减少
型号列表
CX32-10
CX32-12.5
CX32-16
CX33-10
CX33-12.5
CX33-16
CX34-10
CX34-12.5
CX34-16
CX42-20
CX42-25
CX42-31.5
CX43-20
CX43-25
CX43-31.5
CX44-20
CX44-25
CX44-31.5
CX 与 CQTM 共用同一规格表，表中并列出现的 CQTM 系列型号详见 CQTM 系列页面；更详细的选型与外形尺寸欢迎来电咨询。
规格参数
按最高使用压力等级（2.0 / 3.5 / 7.0 / 10 MPa）与排出流量（50Hz / 60Hz）对应列出，CX 与 CQTM 共用本表：
| 排出流量 50Hz (L/min) | 排出流量 60Hz (L/min) | 2.0 MPa | 3.5 MPa | 7.0 MPa | 10 MPa |
|---|---|---|---|---|---|
| 6 | 10 | ー | CX32-10 / CQTM32-10 | CX33-10 / CQTM33-10 | CX34-10 / CQTM34-10 |
| 10 | 14 | -12.5 | -12.5 | -12.5 | CX34-12.5 / CQTM34-12.5 |
| 13 | 18 | -16 | -16 | -16 | CX34-16 / CQTM34-16 |
| 17 | 25 | ー | CX42-20 / CQTM42-20 | CX43-20 / CQTM43-20 | CX44-20 / CQTM44-20 |
| 25 | 32 | -25 | -25 | -25 | |
| 32 | 43 | -31.5 | -31.5 | -31.5 | |
| 38 | 49 | ー | CQTM52-40 | CQTM53-40 | CQTM54-40 |
| 53 | 68 | -50 | -50 | -50 | |
| 71 | 89 | -63 | -63 | -63 | |
| 84 | 107 | CQTM51-80 | CQTM62-80 | CQTM63-80 | CQTM64-80 |
| 112 | 141 | -100 | -100 | -100 | -100 |
| 144 | 180 | -125 | -125 | -125 | -125 |
| 193 | 235 | CQTM61-160 | ー | ー | ー |
| 248 | ー | -200 |
表列为最高使用压力等级（2.0 / 3.5 / 7.0 / 10 MPa），行为对应排出流量（50Hz / 60Hz）。单元格内"-10""-12.5"等为排量后缀，需与同列上方的基础型号组合使用（例如 CX32-10）；"ー"表示该压力等级下无对应机型。可向倍韧索取产品样本/说明书。
