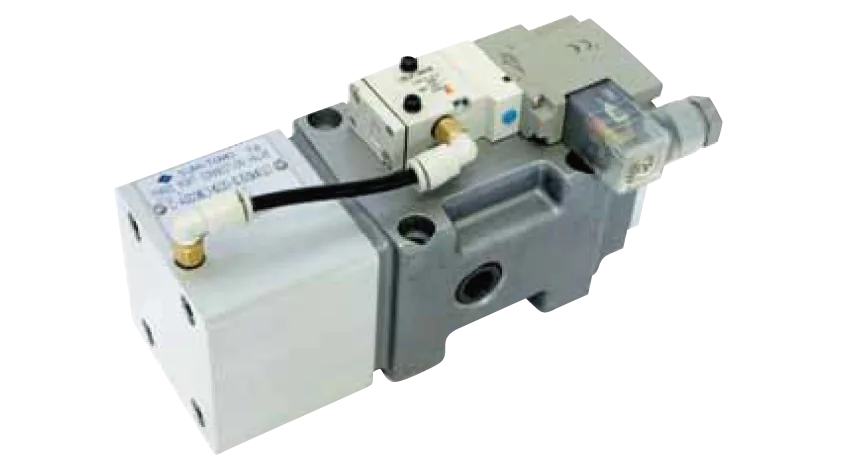

产品外观

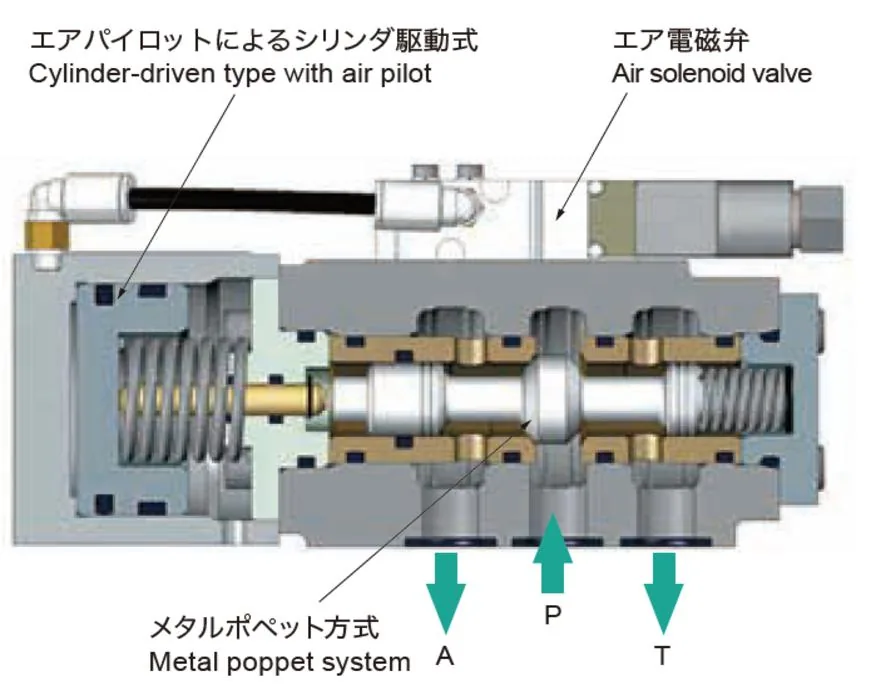

ASD3 空气驱动三通冷却阀（3-port coolant valve ASD3）｜结构剖面：空气先导气缸驱动 / Metal poppet 结构，P/A/T 口标注
概述
ASD3 是一款由空气驱动（air-driven）的三通冷却阀（3-port coolant valve），属于住友精密工业（Sumitomo Precision Products, SPP）液压机械事业部旗下"其他（阀门 / 冷却系统）"产品线。该阀以节能、紧凑为设计目标，采用 03 规格尺寸却可实现最高 70 L/min 的流量（卸载工况），阀损不超过 0.6 MPa。
ASD3 同时支持作为二通阀使用，可接入卸载回路（unloading circuit），用于控制冷却液（coolant）的吐出。管路方式提供螺纹型（Thread type）与 gasket 垫片型两种，便于整机设计布局。该产品最高工作压力可达 10 MPa（三端口使用时），突破了常规冷却阀的压力上限。
特长 · 特性
- 03 尺寸下最大流量 70 L/min（卸载工况），阀损 ≤ 0.6 MPa：在紧凑规格内实现大通流能力
- 最低功耗仅 0.55 W（DC24V 规格）：节能设计，功耗仅为传统产品的一半，有效降低 CO₂ 排放
- 最高工作压力 10 MPa（三端口使用时）：达到超越一般冷却阀上限的工作压力
- 两种管路方式：螺纹型（Thread type, T）与 gasket 垫片型（Gasket type, G）：gasket 型可选，提升设计自由度
- 亦可作为二通阀使用：可用于卸载回路，控制冷却液吐出
型号列表

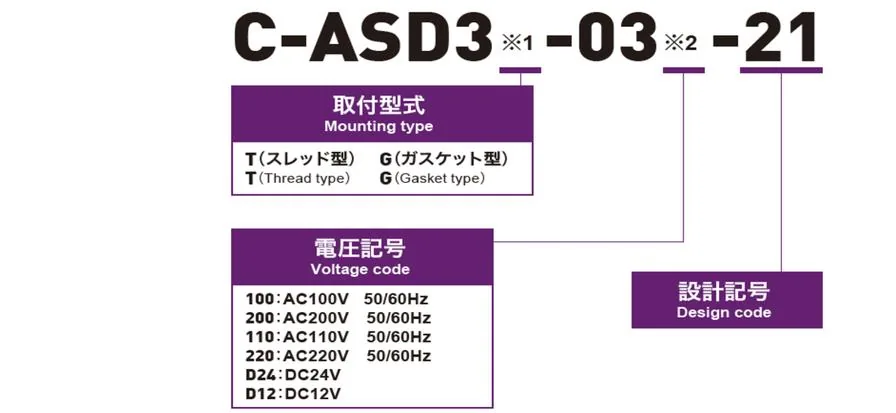

型号命名规则为 C-ASD3 ※1 -03 ※2 -21，各位置含义如下：
| 项目 | 说明 |
|---|---|
| 基本型式 | C-ASD3 |
| 安装型式（Mounting type，※1 位置） | T（Thread type，螺纹型）・ G（Gasket type，垫片型） |
| 规格代号 | 03 |
| 电压记号（Voltage code，※2 位置） | 100（AC100V 50/60Hz）・ 200（AC200V 50/60Hz）・ 110（AC110V 50/60Hz）・ 220（AC220V 50/60Hz）・ D24（DC24V）・ D12（DC12V） |
| 设计记号（Design code） | 21 |
C-ASD3
本页仅给出型号构成要素，具体订货组合欢迎来电咨询。
规格参数
| 项目 | 三通阀应用（卸载回路 Unload circuit） | 喷嘴切换或二通阀用途（B 口封堵 B port block） |
|---|---|---|
| Pilot Air Pressure （先导空气压力） | 0.5 MPa | 0.5 MPa |
| Rated Pressure （额定压力） | 9.8 MPa | 6.9 MPa |
| B(T) port allowable pressure （B(T) 口允许压力） | 0.98 MPa | 6.9 MPa |
| Maximum flow rate （最大流量） | 70 L/min（at no load 空载时），阀损 0.6 MPa or less（≤0.6 MPa） | 70 L/min（at no load 空载时），阀损 0.6 MPa or less（≤0.6 MPa） |
| Mounting position （安装位置） | Freely（任意） | Freely（任意） |
| Weight （重量） | 1.4 kg | 1.4 kg |
| Coil （线圈） | DIN terminal box included（标配 DIN 接线盒） | DIN terminal box included（标配 DIN 接线盒） |
| Applicable cable sheath outer diameter （适用电缆护套外径） | Φ3.5～Φ7.0，no polarity（无极性） | Φ3.5～Φ7.0，no polarity（无极性） |
